Диаграмма Смита


Диаграмма Смита представляет собой графический инструмент, применяемый для анализа и проектирования цепей с комплексными характеристиками сопротивления. Он позволяет наглядно отображать поведение этих характеристик и отраженных волн в различных условиях. Активно применяется в радиотехнике и электронике.

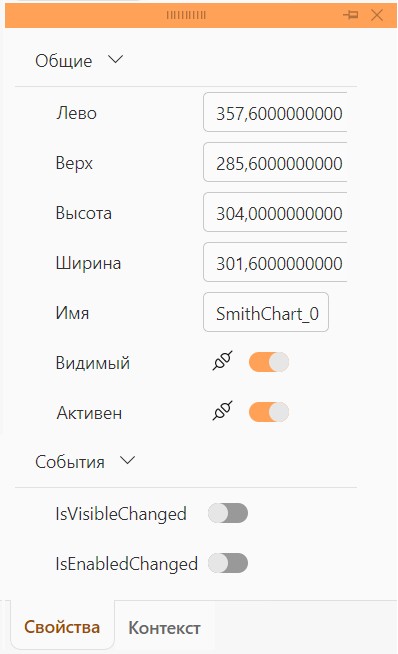

На панели Свойства можно настроить расположение инструмента, его имя и другие общие параметры.


Чтобы задать данные для графика, нужно открыть контекстное меню инструмента, кликнув по нему правой кнопкой мыши, и выбрать пункт "Настройки".

Обратите внимание, перед тем как приступить к созданию графика, нужно сначала подготовить таблицу или массив с данными, на основе которых будет строиться диаграмма Смита. Как это сделать, можно прочитать тут.

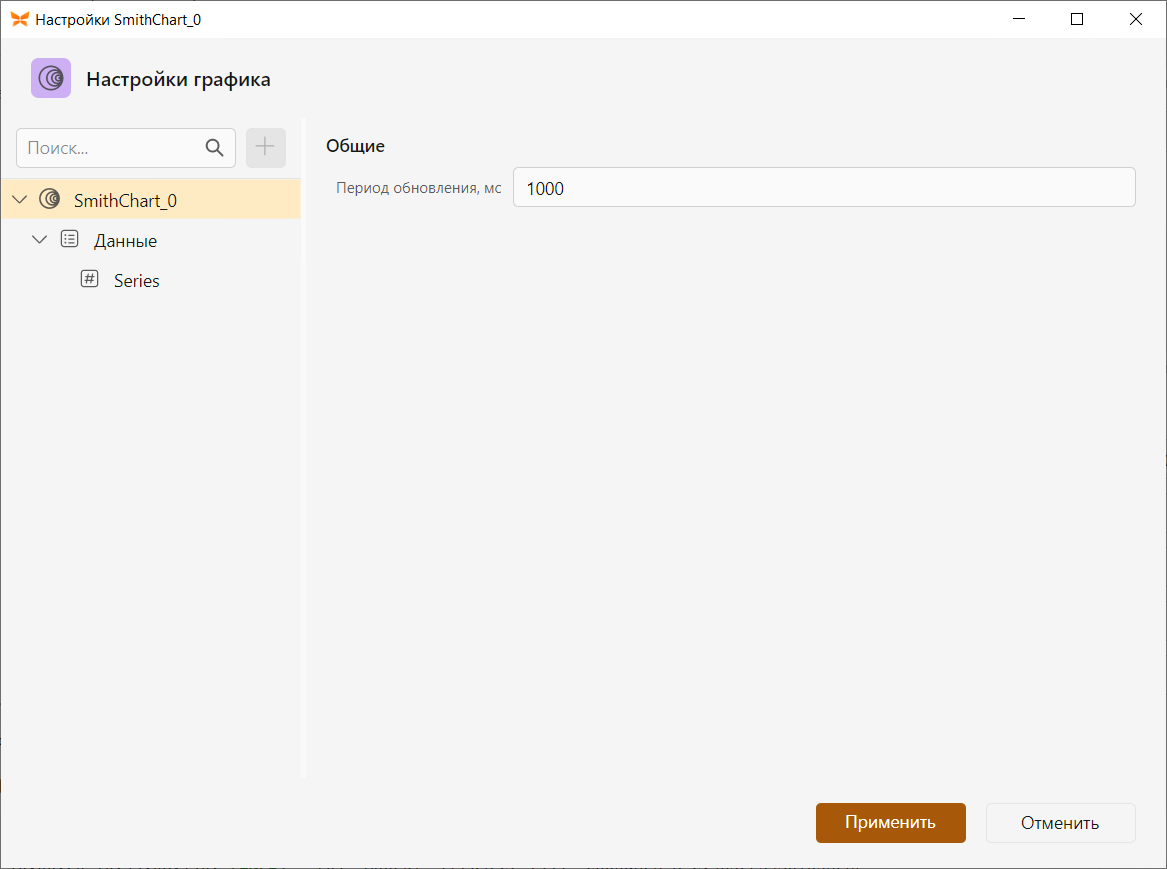

В этом диалоге вы можете добавить оси и данные. Для настройки конкретной оси или данных просто выберите их в списке слева.

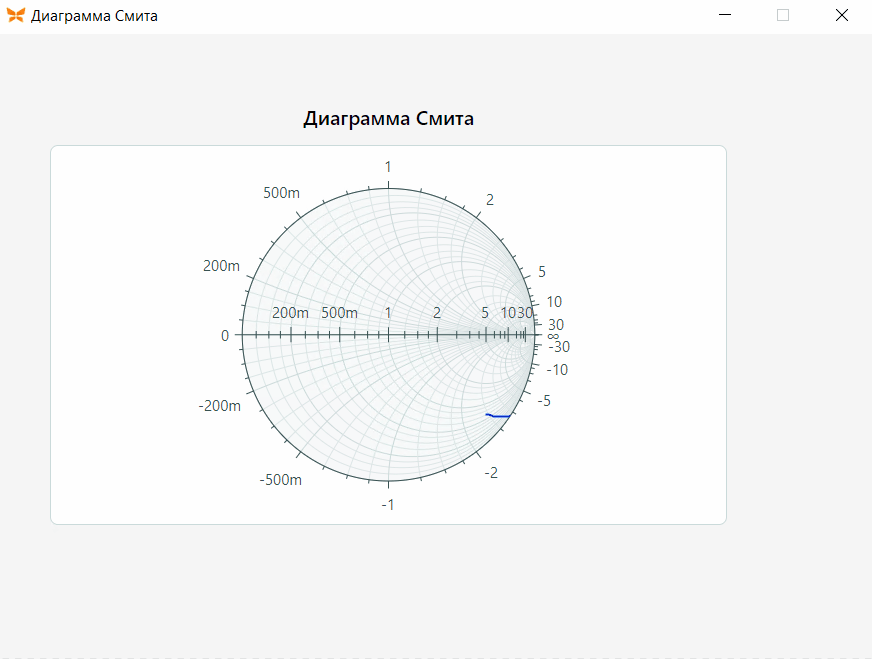

На видео ниже вы можете ознакомиться с построением графика на диаграмме Смита.


Для построения используются следующие формулы:


где

r - нормализованное сопротивление,

x - нормализованное реактивное сопротивление.

R находится в диапазоне от 0 до 100 Ом, X от -50 до 50 Ом, Z0 = 15 Ом.
