Диаграмма Ганта

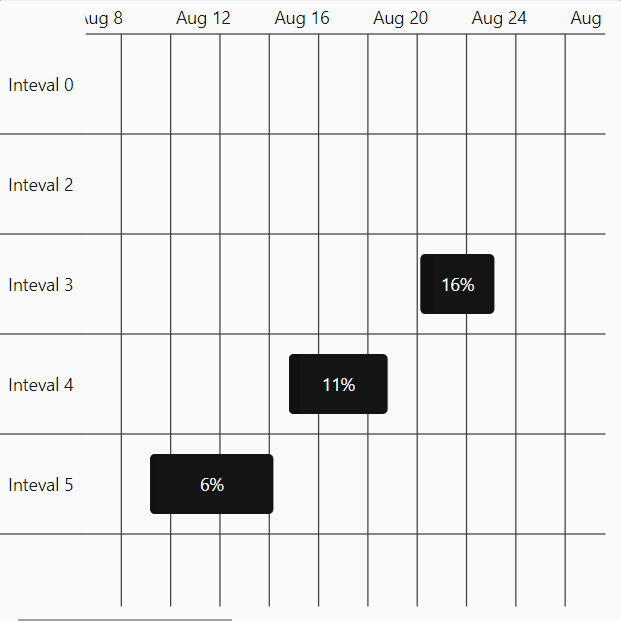

Диаграмма Ганта - это визуальный график для представления задач на временной шкале. По вертикали в ней указан список задач в виде строк с интервалами, а по горизонтали - временная шкала.
Инструмент помогает планировать работу и контролировать дедлайны.

На панели «Свойства» можно настроить расположение инструмента, его имя и другие общие параметры.


Чтобы назначить переменную или таблицу для построения диаграммы и настроить параметры отображения, нужно открыть контекстное меню инструмента, кликнув по нему правой кнопкой мыши, и выбрать пункт «Настройки» или воспользоваться кнопкой «Настройки» на панели «Свойства».

Обратите внимание, перед тем как приступить к созданию диаграммы, нужно сначала подготовить таблицу или массив с данными, на основе которых будет строиться диаграмма.

Если в качестве источника данных выбрана переменная, диаграмма не будет обновляться автоматически. Для обновления графика на диаграмме используйте блоки UpdateChart или UpdateChartSeries.

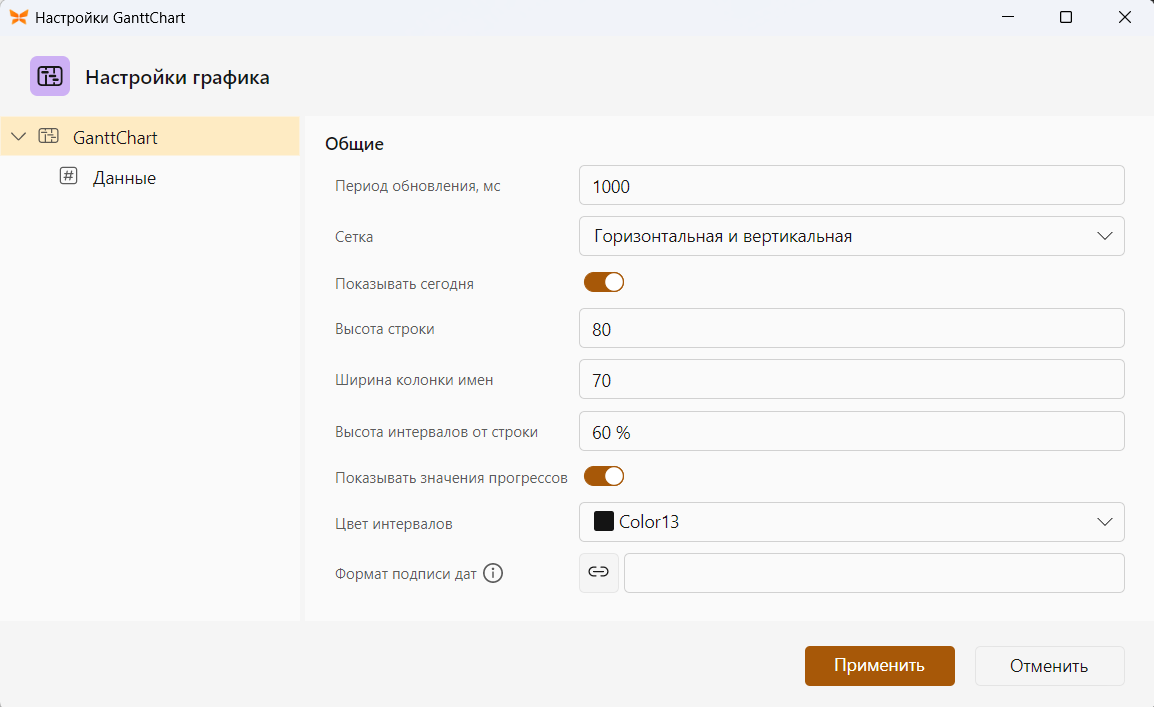

В настройках диаграммы находятся параметры:

  • Период обновления - не позволяет графику перерисовываться чаще 1 раза в указанный интервал. Чем больше интервал, тем меньше ресурсов ПК используется на перерисовку графика.
  • Сетка: "Не отображать" - отключает отображение линий между строками и между датами, "Вертикальная" - отображает только линии между датами, "Горизонтальная" - отображает только линии между строками, "Горизонтальная и вертикальная" - отображает линии между строками и между датами.
  • Показывать сегодня - показывает вертикальную черту сегодняшней даты.
  • Высота строки - высота каждой строки задач в писелях.
  • Ширина колонки имен - высота колонки имен в пикселях.
  • Высота интервалов от строки - позволяет задать в процентном отношенни, какую ширину будет занимать интервал от высоты строки.
  • Показывать значения прогрессов - включает/отключает строку процентов выполнения задачи, которая находятся внутри интервала.
  • Цвет интервала - цвет, которым будут окрашены все интервалы на диаграмме.
  • Формат подписи дат (способ применения в подсказке)

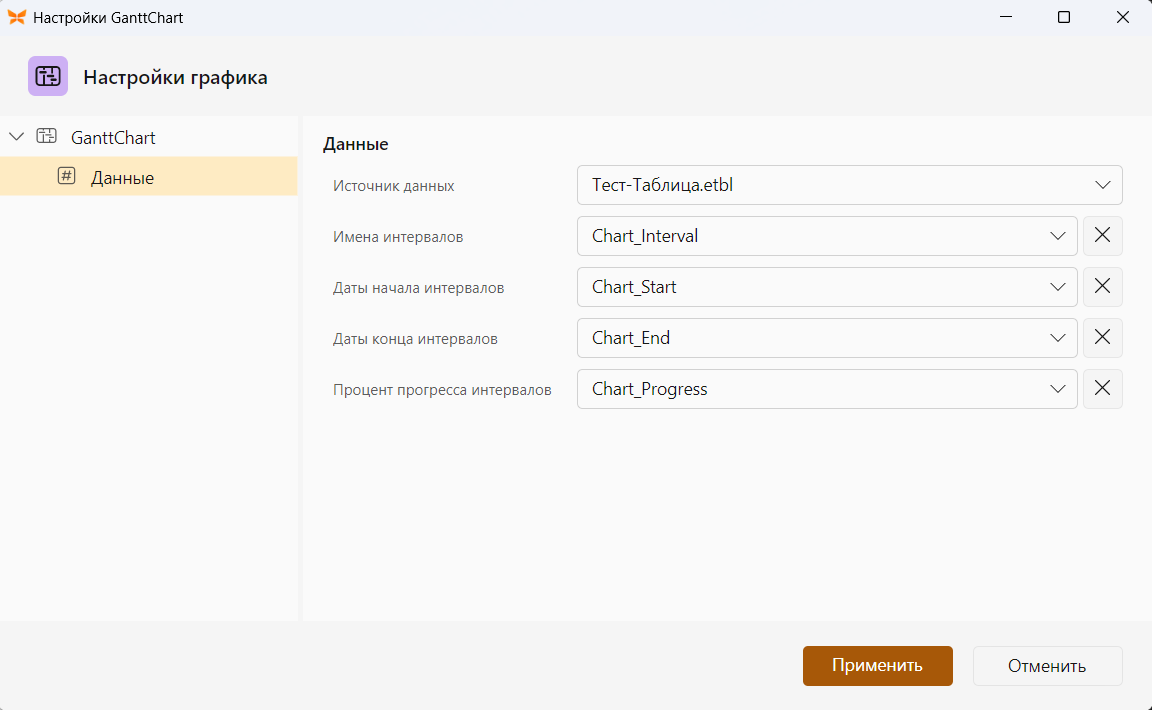

В настройках данных находятся параметры:

  • Источник данных - можно выбрать конкретные таблицы или переменные
  • Имена интервалов (тип String[])
  • Даты начала интервалов (тип DateTime[])
  • Даты конца интервалов (тип DateTime[])
  • Процент прогресса интервалов (массив чисел, например Int32[] или Double[])
