Коэффициент передачи

Эмика имеет возможность учитывать коэффициент передачи при подсчёте применяемой мощности.

Добавление

Добавить коэффициент передачи можно на схеме через свойства выбранного прибора.

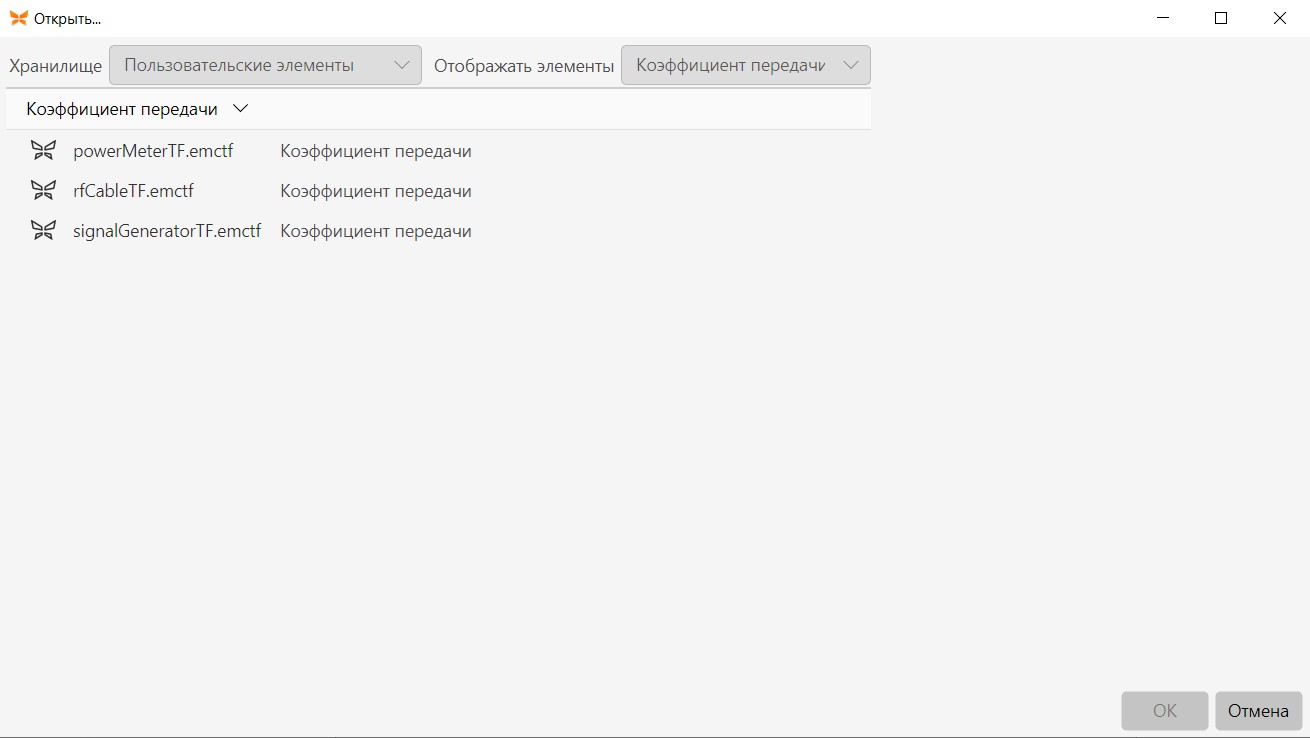

По клике на иконку "Загрузить значение" открывается диалог добавления уже существующего TrunducerFactor файла.

При клику на иконку "Редактировать значение" можно отредактировать ранее открытый файл.

Для сохранения результатов необходимо сохранить отредактированный файл, кликом по иконке "Сохранить".

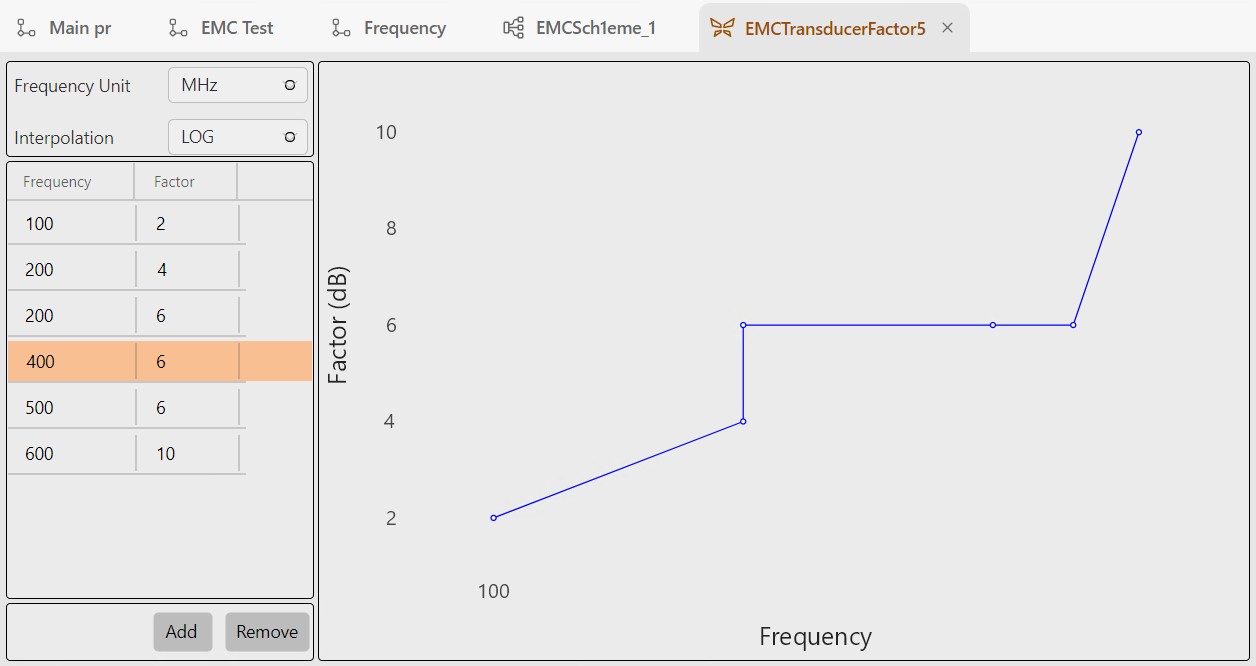

Редактирование коэффициента передачи происходит в отдельной вкладке основного окна Эмики.

Frequency Unit - единицы измерения частоты, для которой задаётся коэффициент передачи.
Interpolation - вид отображения графика (логарифмический или линейный).
Таблица соответствия подаваемой частоты с коэффициентом передачи.

В первой колонке (Frequency) устанавливается частота, во второй (Factor) - соответствующий ей коэффициент передачи.

Добавить или удалить новую строчку можно с помощью кнопок "Add" и "Remove" соответственно.
