ELimits.GetXFunction (Получить режим масштабирования X лимита)

Описание

Возвращает режима масштабирования данных лимита по координатам X.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает установку и считываение режима масштабирования данных лимита по оси Х в объекте типа ELimits.

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ELimit – переменная типа ELimits.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

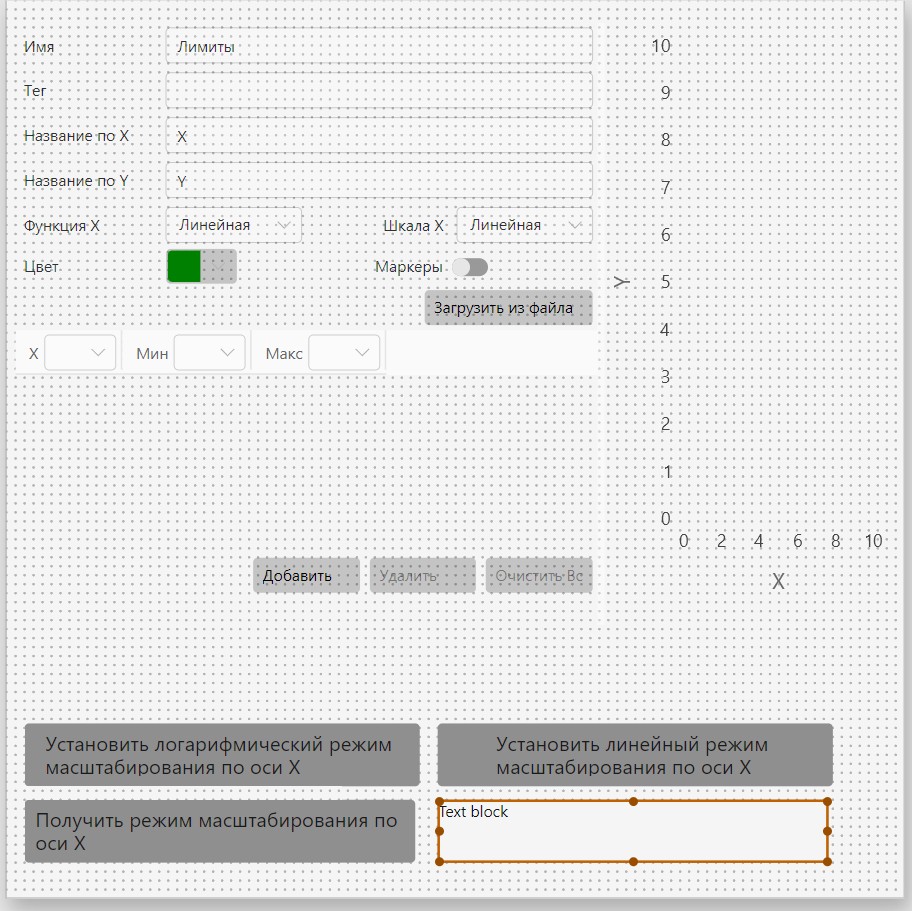

Добавим на панель управления следующие элементы: Интерактивные элементы -> Кнопка (3 элемента); Пользовательские -> Лимиты; Базовые элементы -> Текст.

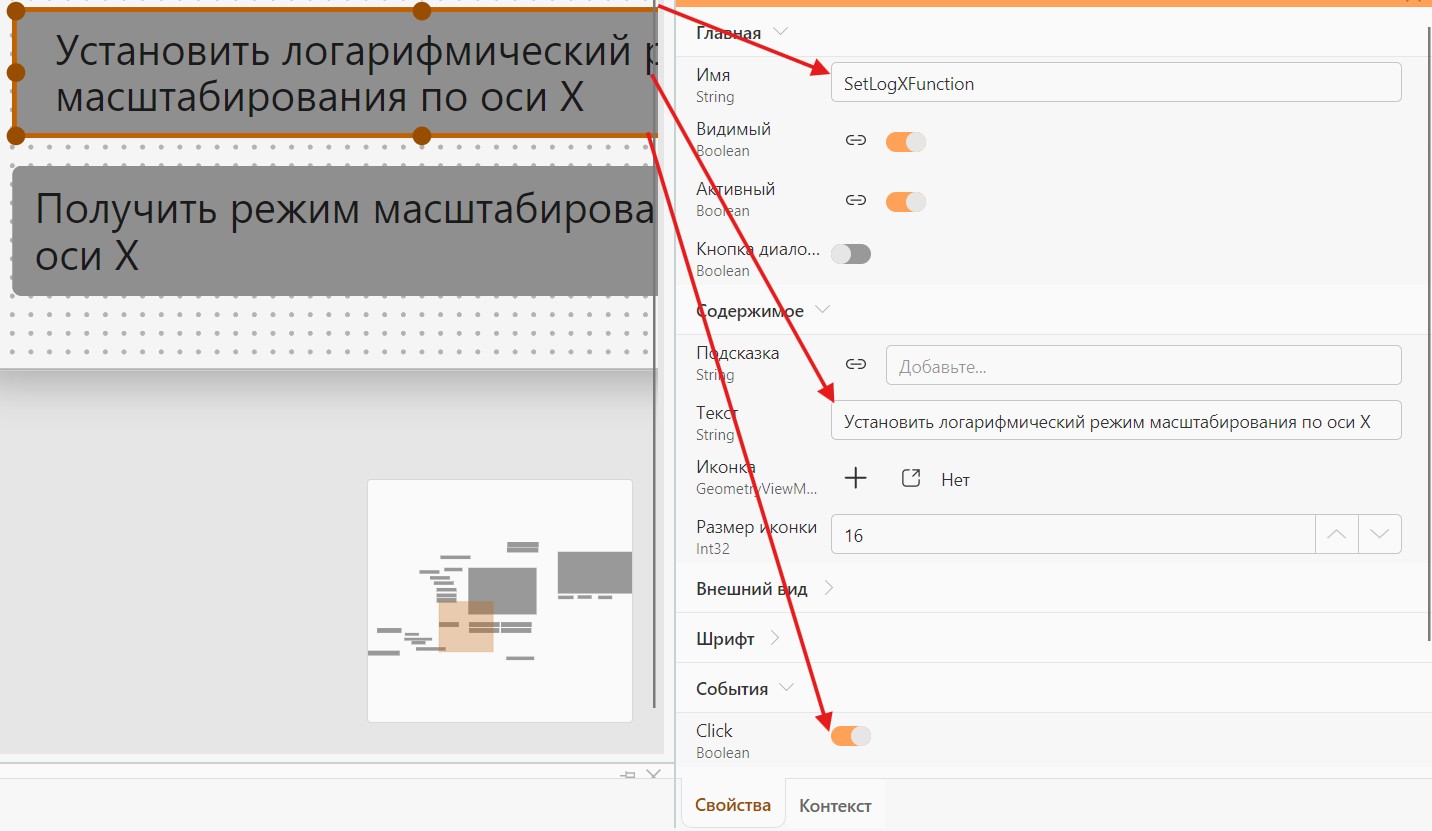

Включим событие «Click» и введем имена для всех добавленных кнопок. Пример показан на следующем рисунке.

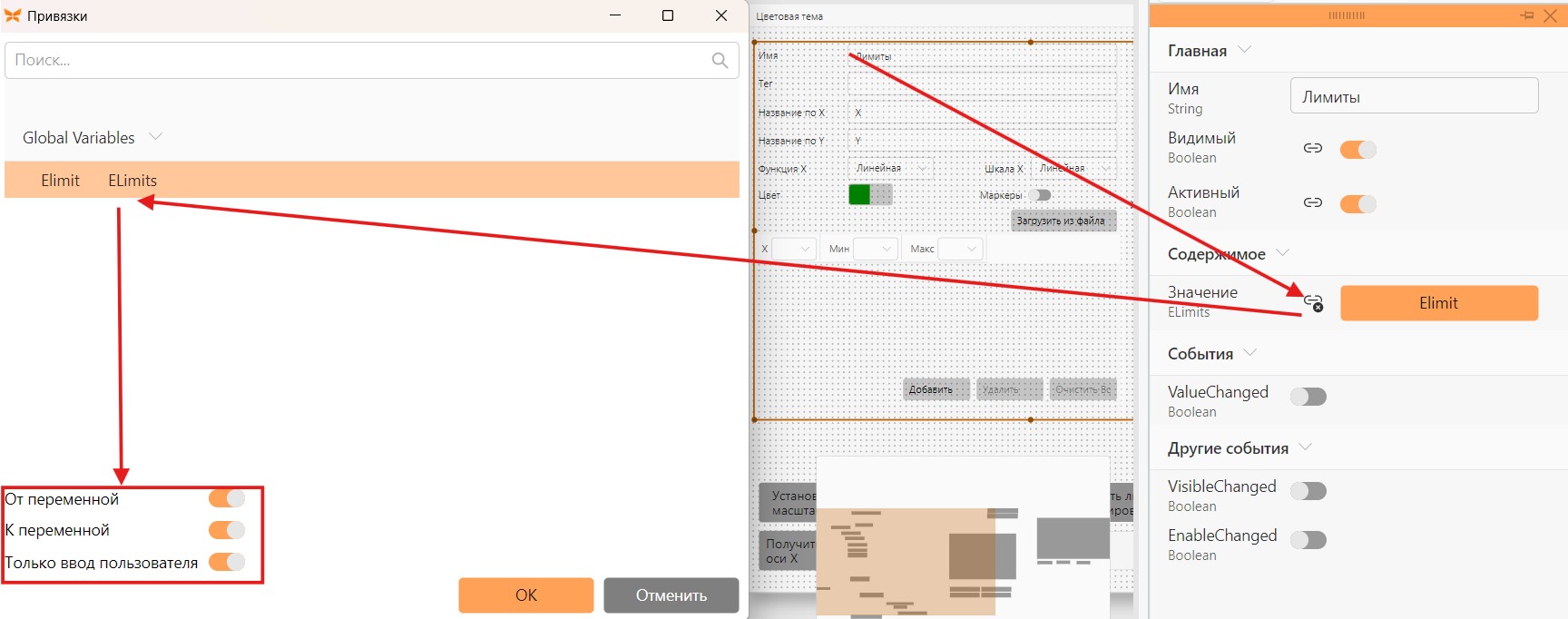

Выполним привязку значений добавленных элементов к соответствующим переменным следующим образом: Лимиты: Значение -> переменная Elimit; Текст: Текст -> переменная XFunction. Пример привязки элемента панели управления показан на следующем рисунке.

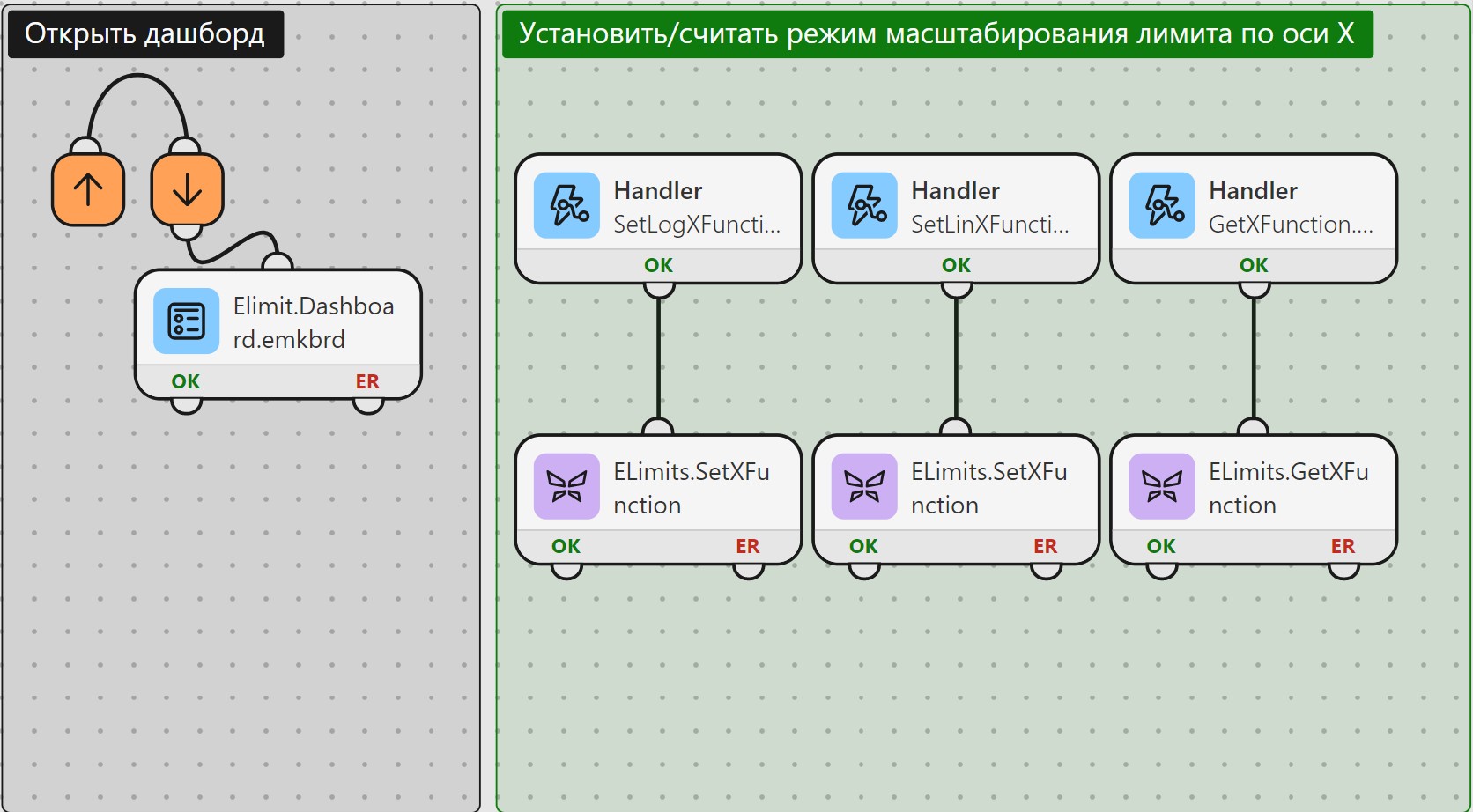

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на соответствующие кнопки. Для этого запуск программы должен начинаться с отображения дашборда, Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

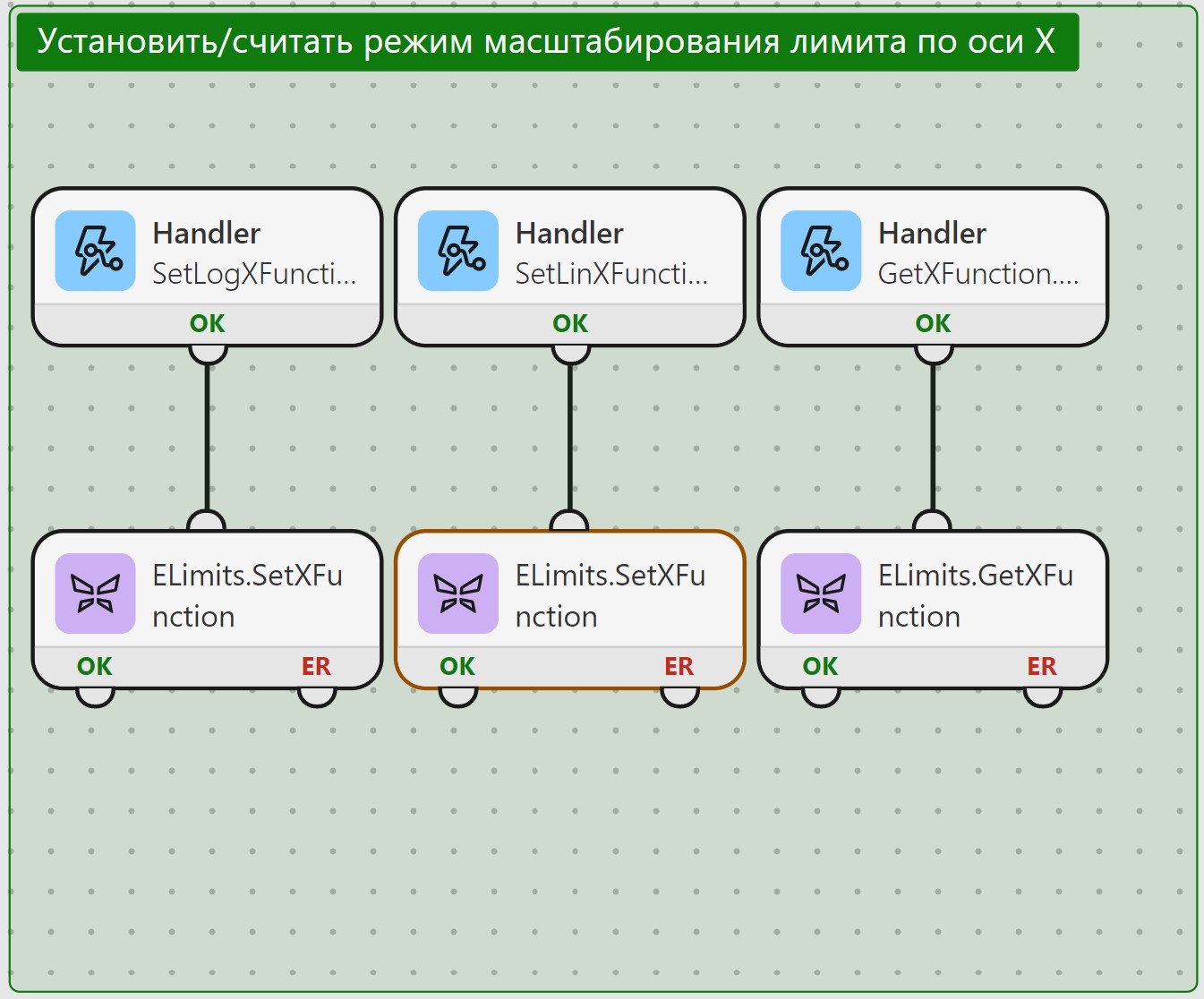

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ELimit. Добавим на холст блок ELimits.SetXFunction и ELimits.GetXFunction. В качестве входной переменной ELimits в блоке ELimits.SetXFunction, а также ELimits.GetXFunction укажем переменную «ELimit». Для установки логарифмического и линейного масштаба будем использовать два блока. В первом значение входной переменной равняется константе "Log", во втором "Linear".

В блоках Handler выберем созданные события нажатия кнопок.

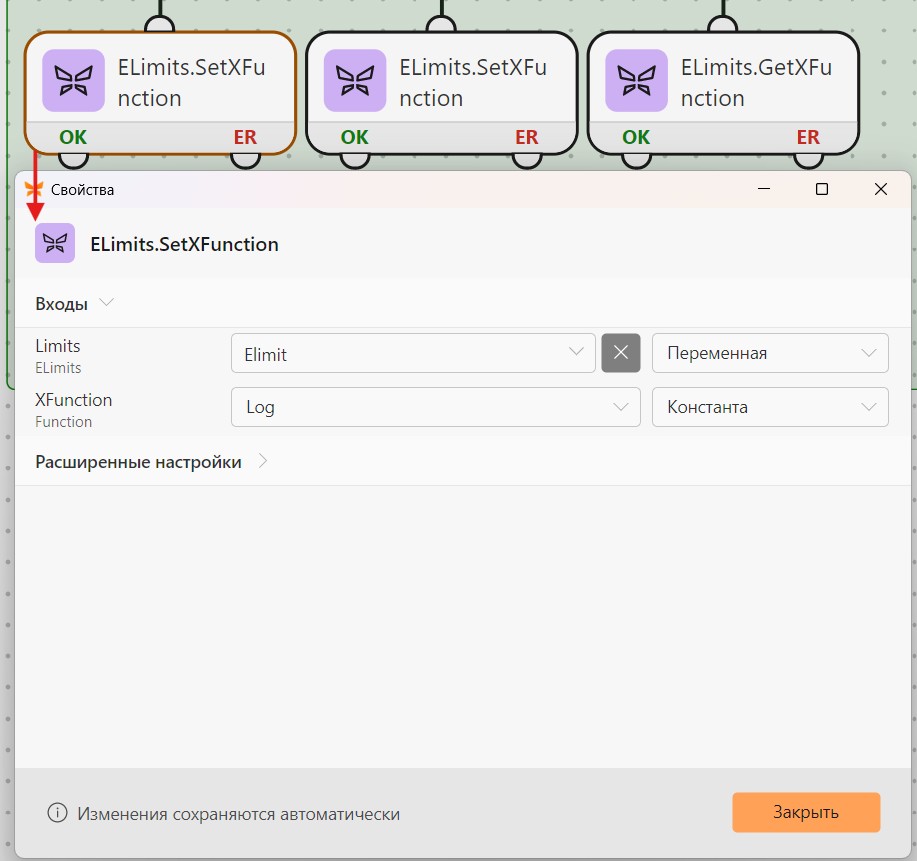

Пример настройки блока ELimits.SetXFunction показан на следующем рисунке.

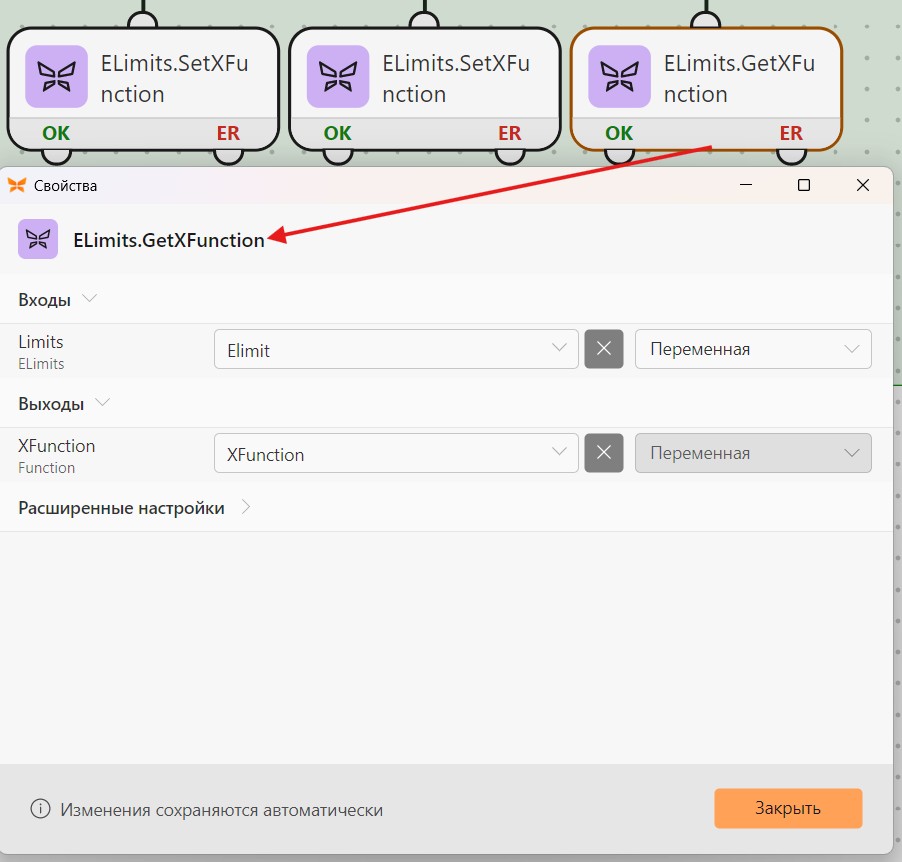

Пример настройки блока ELimits.GetXFunction показан на следующем рисунке.

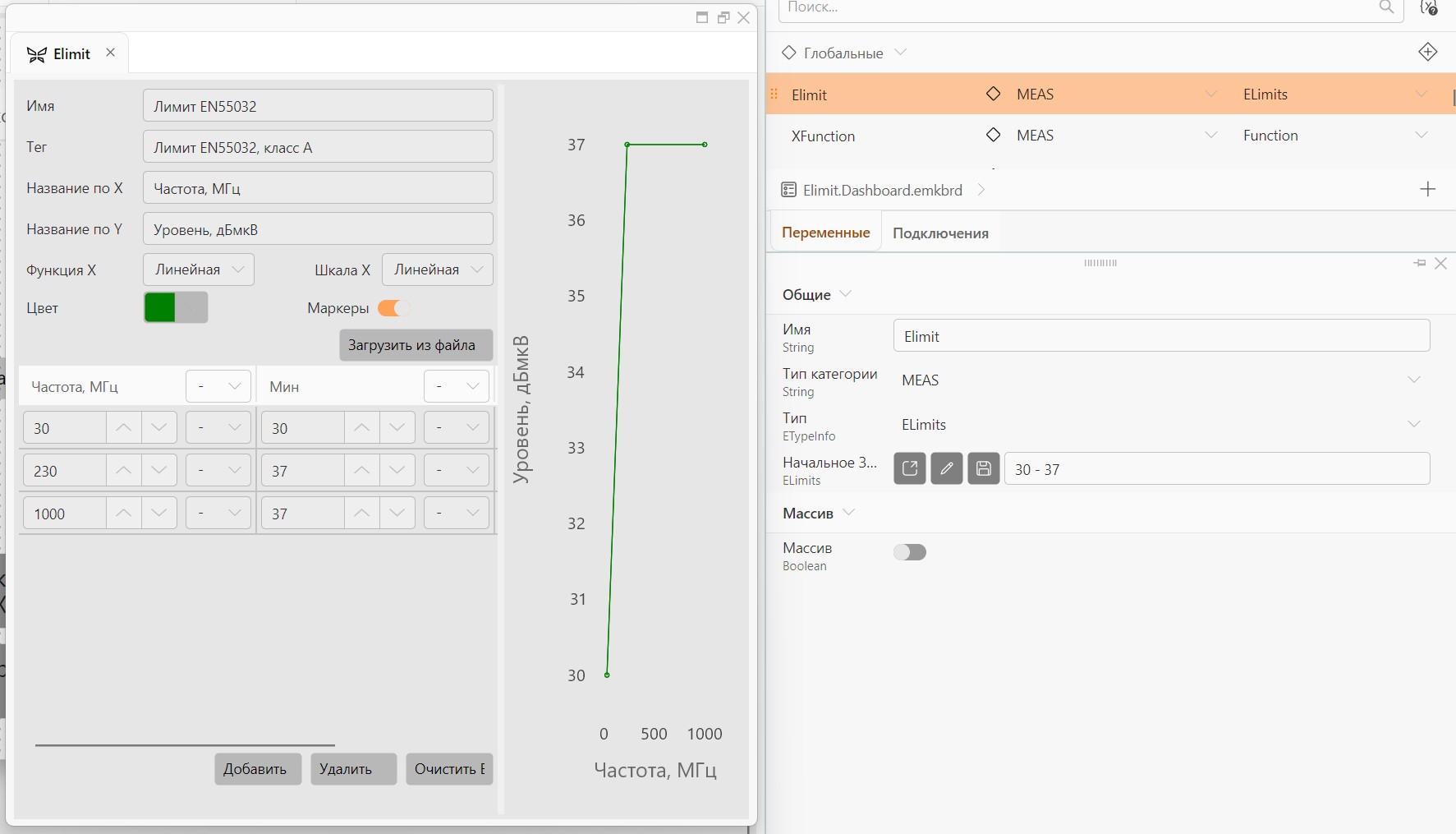

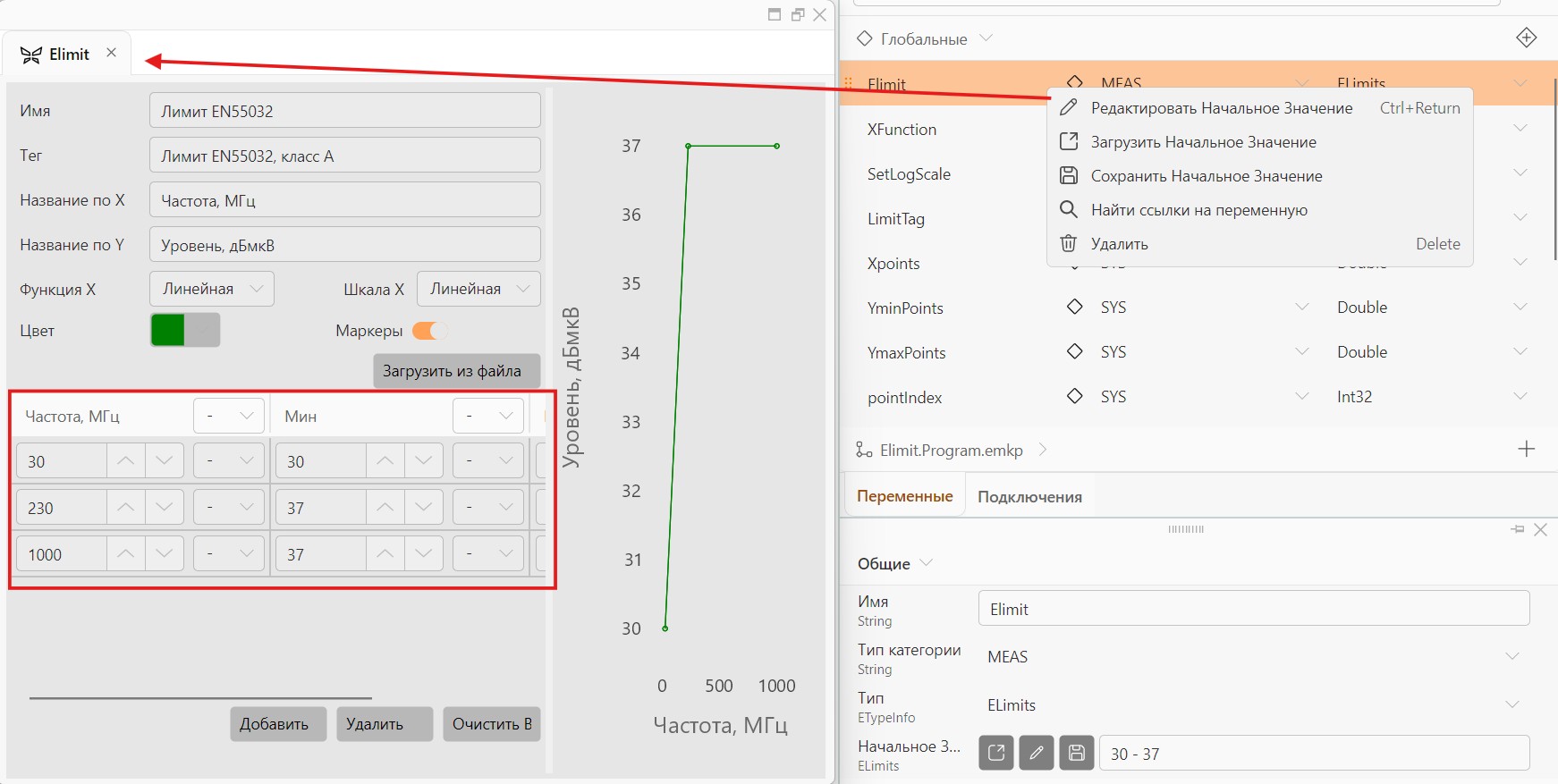

Нажмем правой кнопкой мыши по переменной ELimit и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в лимите при запуске программы. Введем значения лимита, представленные на следующем рисунке.

Посмотрим, как работает пример. Запустим программe и последовательно нажмем на кнопки чтения и установки вида масштабирования данных по оси X.
