ELimits.SetShowMarkers (Задать отображение маркеров лимита)

Описание

Задает отображение маркеров на линии лимита.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает настройку отображения маркеров на линии графика лимита в объекте типа ELimits.

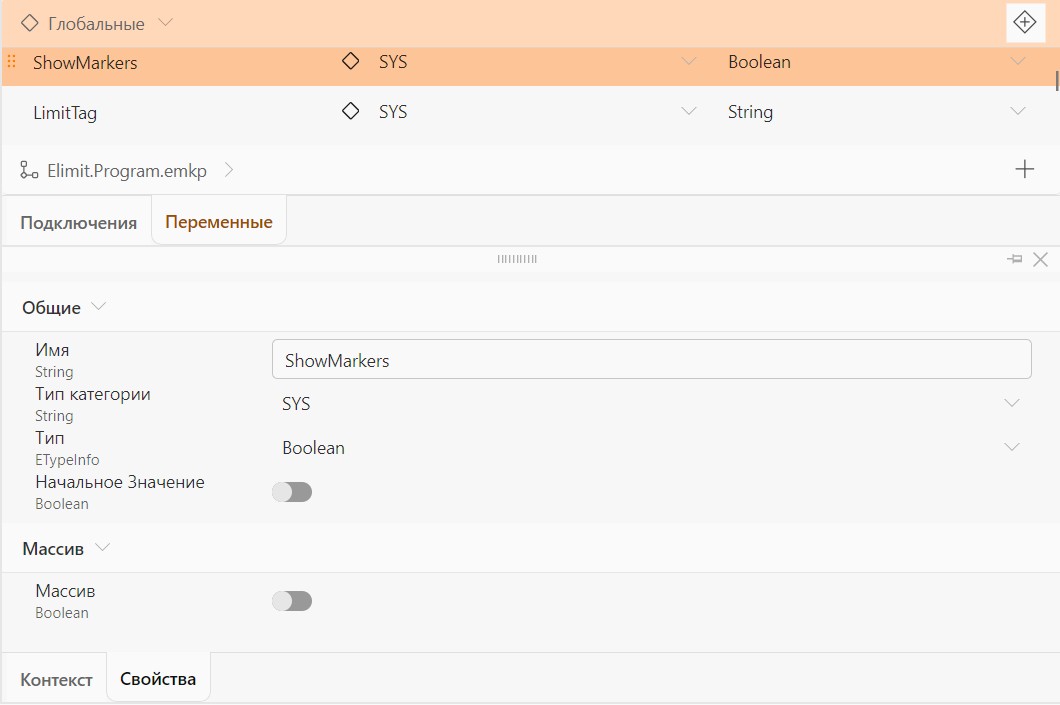

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ELimit – переменная типа ELimits. ShowMarkers – переменная, которая управляет включением/выключением отображения маркеров на линии графика лимита.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

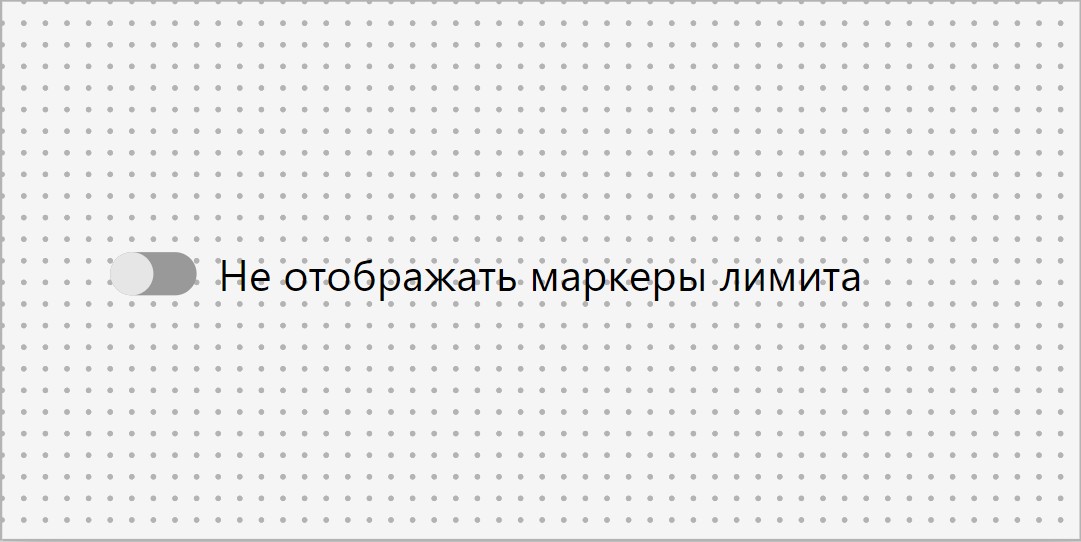

Добавим на панель управления следующие элементы: Интерактивные элементы -> Переключатель;

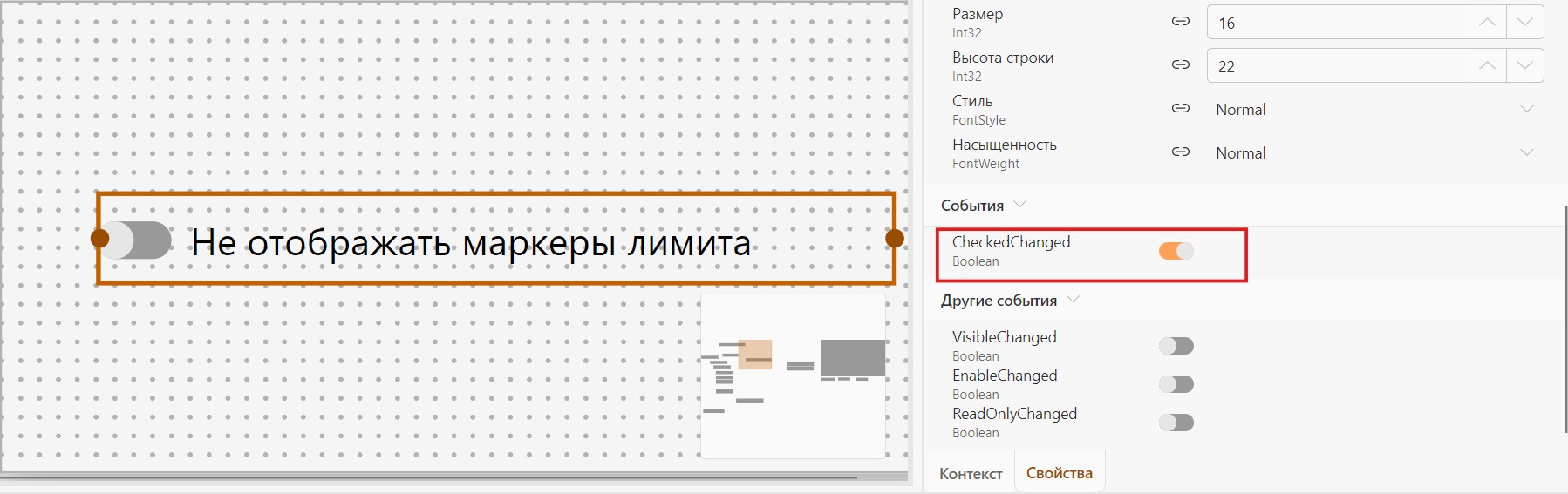

Включим событие «CheckedChanged» и введем имя в свойствах переключателя.

Выполним привязку значений добавленных элементов к соответствующим переменным следующим образом: Переключатель: Состояние -> переменная ShowMarkers; Пример привязки элемента панели управления показан на следующем рисунке.

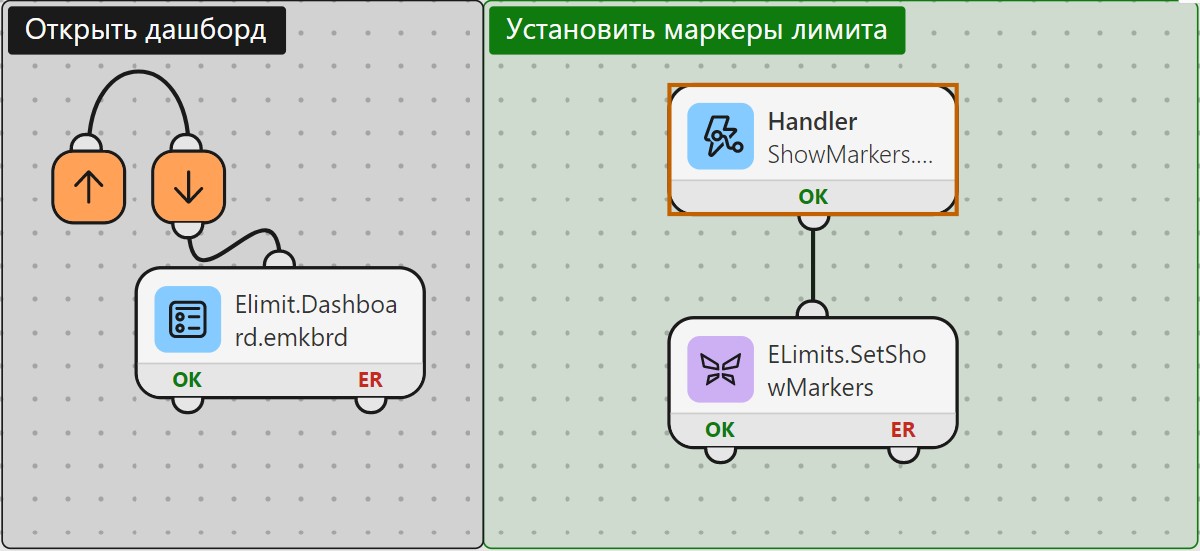

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на переключатель. Для этого запуск программы должен начинаться с отображения дашборда, Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

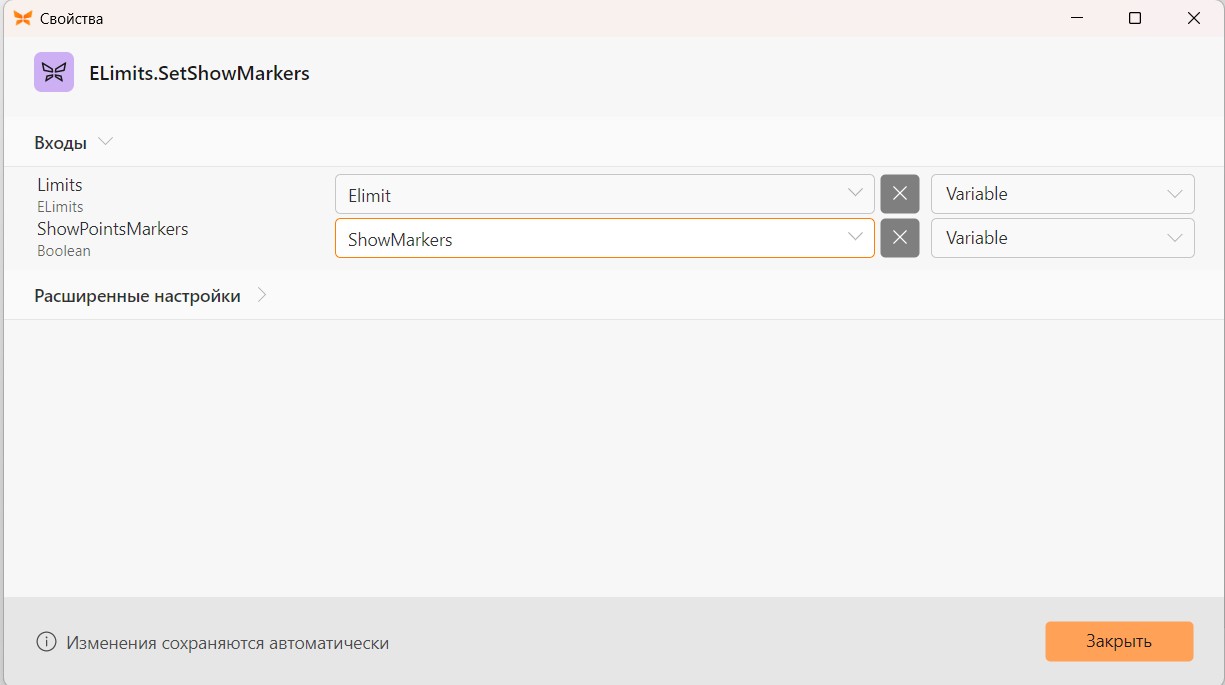

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ELimit. Добавим на холст блок ELimits.SetShowMarkers. В качестве входной переменной ELimits в блоке ELimits.SetShowMarkers укажем переменную «ELimit».

В блоке Handler выберем созданное событие изменения состояния переключателя.

Следующим блоком идёт ELimits.SetShowMarkers. Данный блок обеспечивает настройку отображения маркеров на линии графика лимита в объекте типа ELimits в зависимости от состояния переменной ShowMarkers.

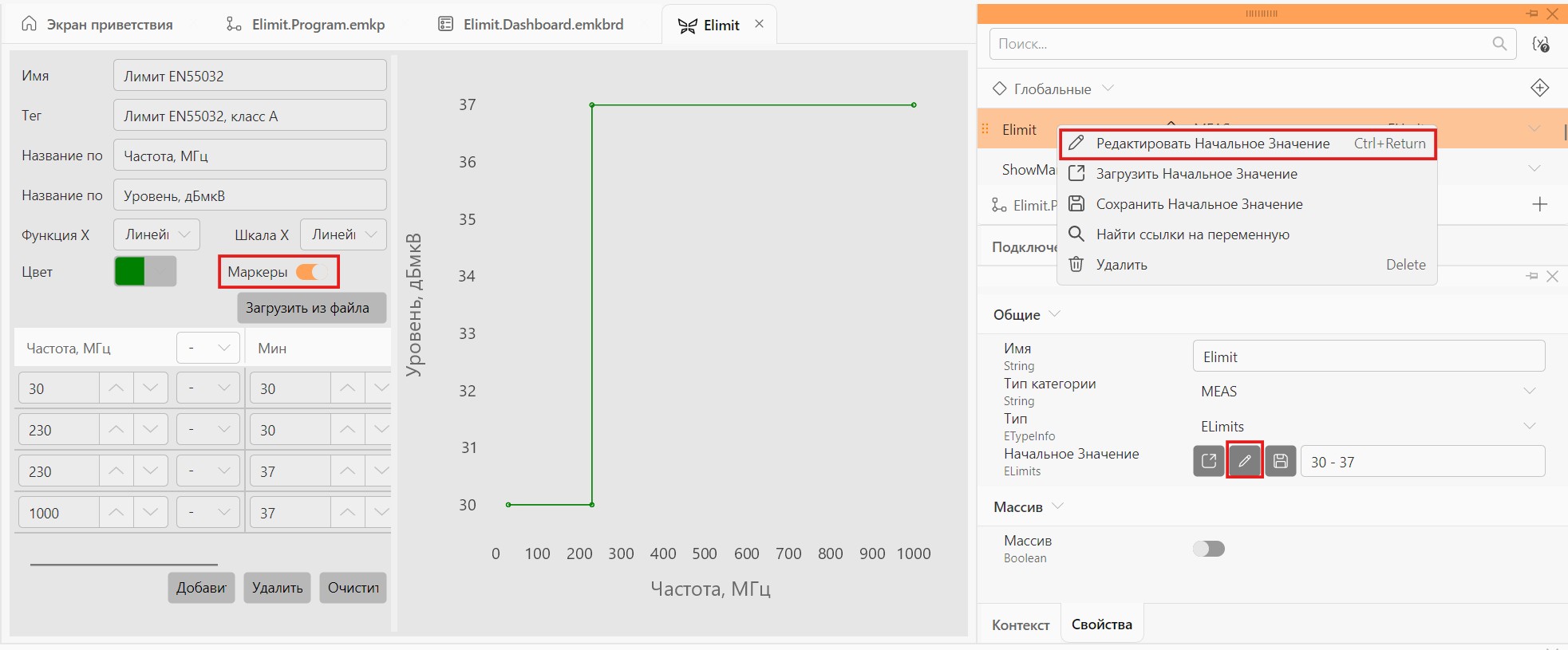

Нажмем правой кнопкой мыши по переменной ELimit и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в лимите при запуске программы. Введем значения лимита, представленные на следующем рисунке.

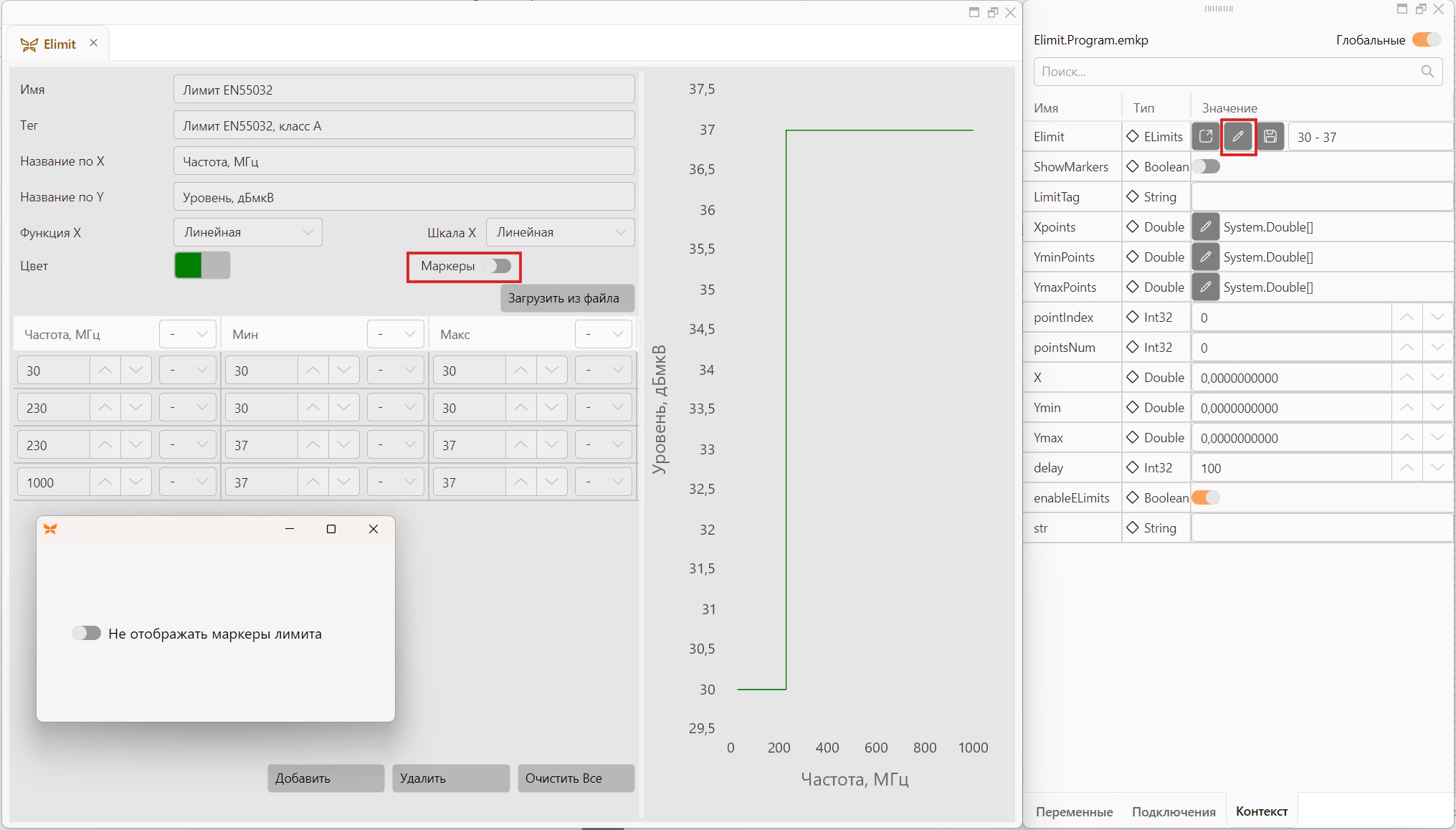

Посмотрим, как работает пример. Запустим программу и откроем окно просмотра значения переменной ELimit из вкладки «Контекст», как показано на следующем рисунке, чтобы отслеживать изменение настройки отображения маркеров.

Нажмем на переключатель на панели управления.
