ELimits.SetXScale (Задать масштабирование X лимита)

Описание

Задать масштабирование данных лимита по координатам X.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает настройку режима масштабирования оси Х в объекте типа ELimits.

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ELimit – переменная типа ELimits. SetLogScale – переменная, которая управляет режимом масштабирования оси Х в объекте типа ELimits

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

Добавим на панель управления следующие элементы: Интерактивные элементы -> Переключатель;

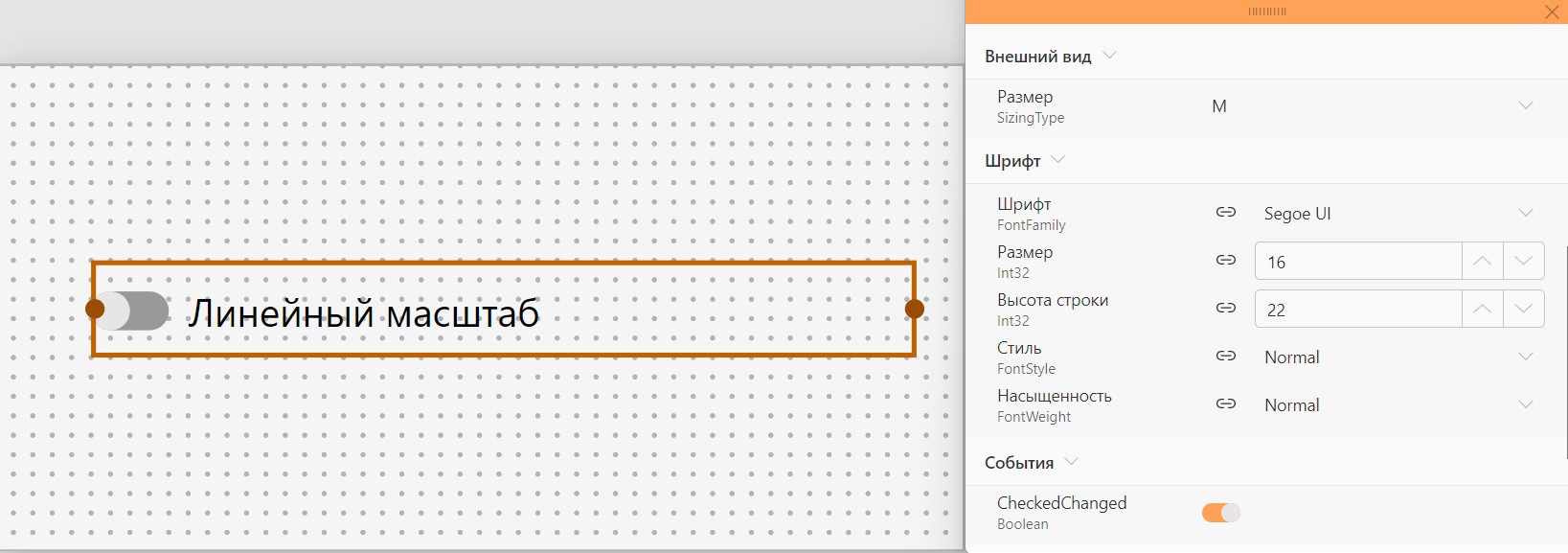

Включим событие «CheckedChanged» и введем имя в свойствах переключателя.

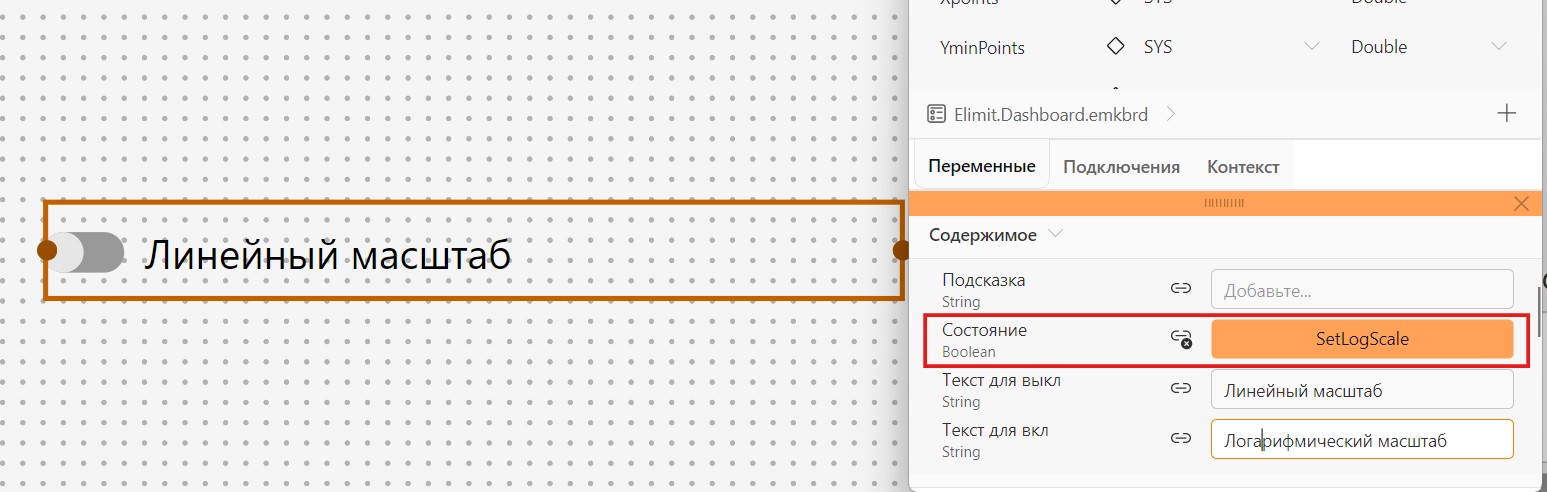

Выполним привязку значений добавленных элементов к соответствующим переменным следующим образом: Переключатель: Состояние -> переменная SetLogScale; Пример привязки элемента панели управления показан на следующем рисунке.

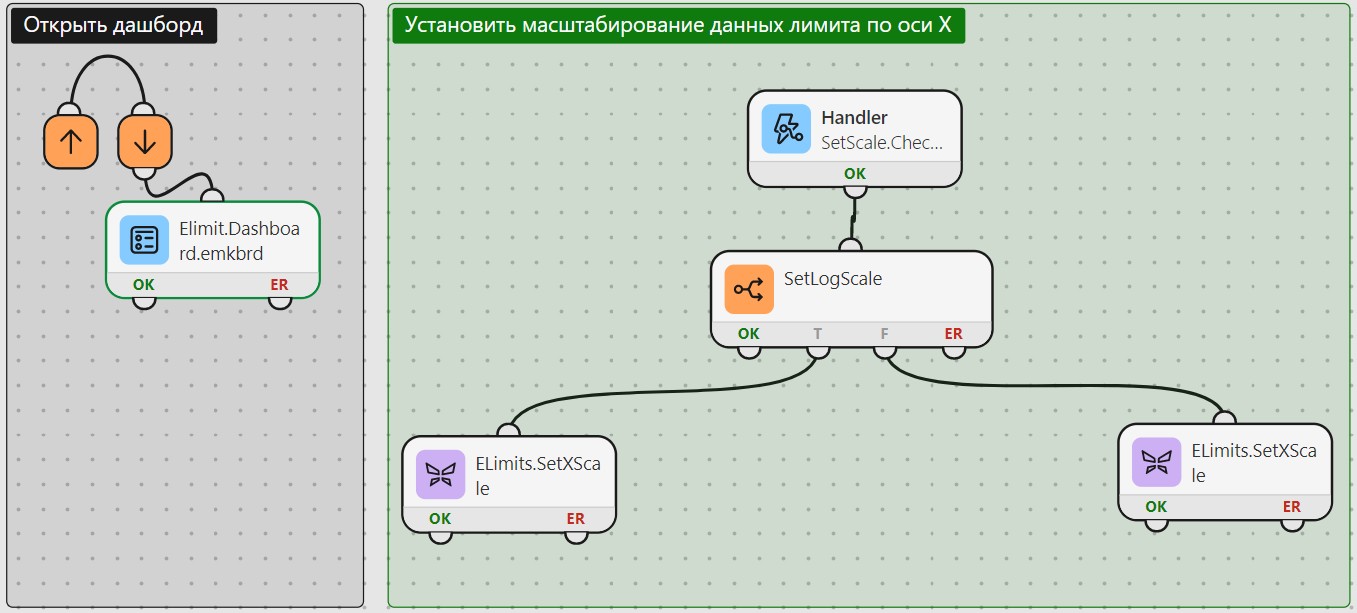

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на переключатель. Для этого запуск программы должен начинаться с отображения дашборда, Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

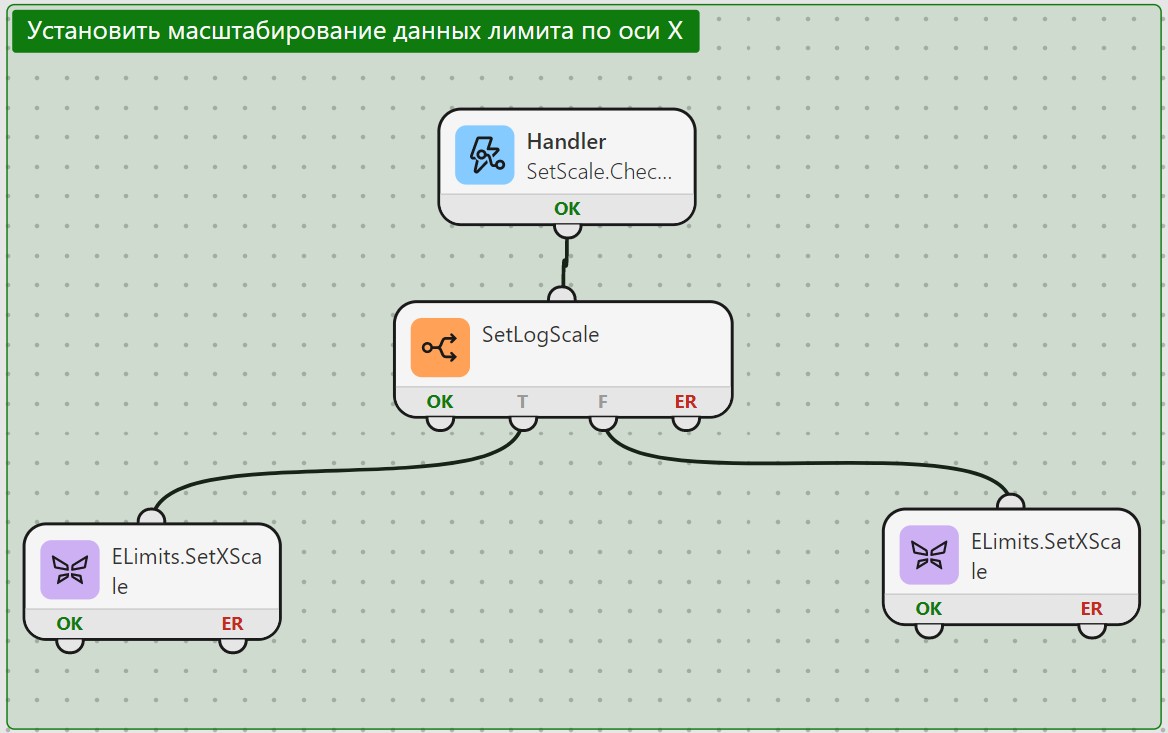

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ELimit. Добавим на холст блок ELimits.SetXScale. В качестве входной переменной ELimits в блоке ELimits.SetXScale укажем переменную «ELimit».

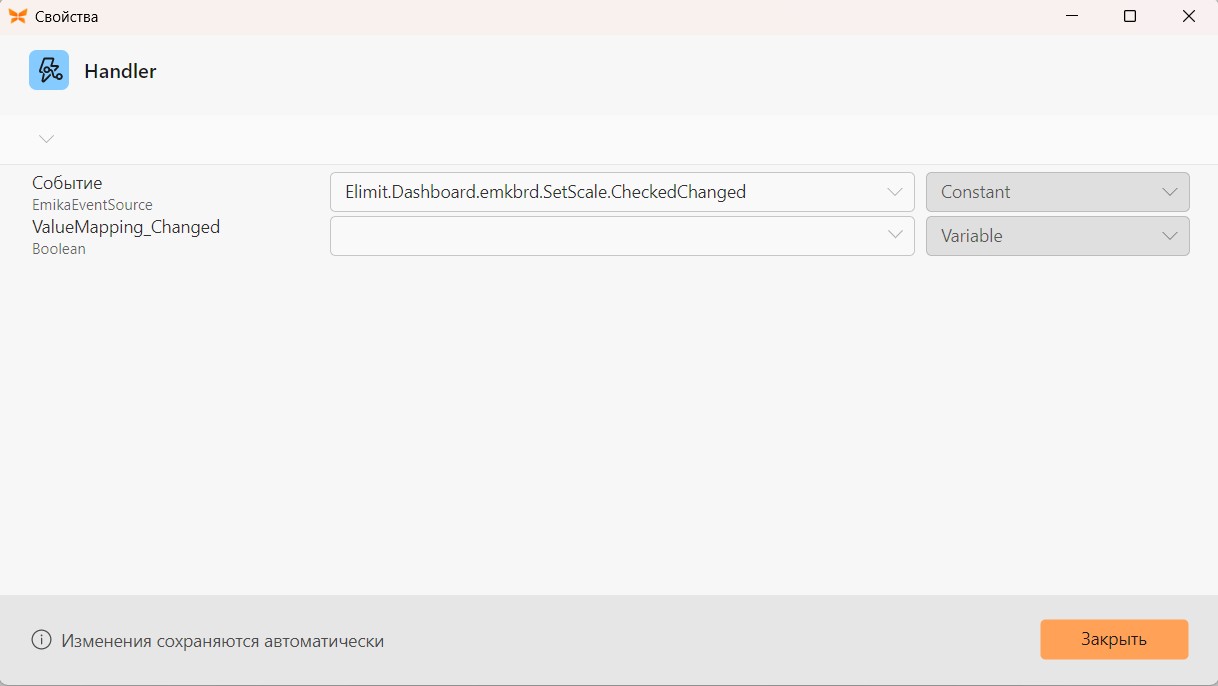

В блоке Handler выберем созданное событие изменения состояния переключателя.

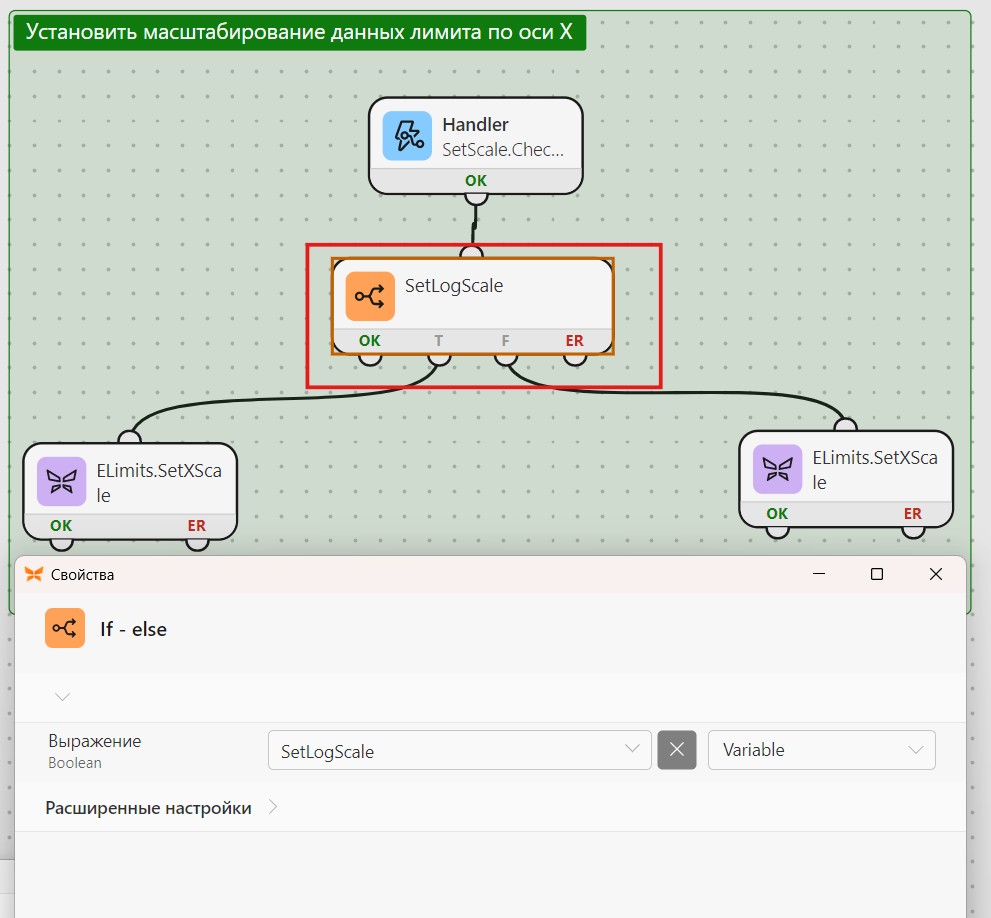

Следующим блоком идёт «If-else». В случае выполнения условия «SetLogScale==True» выполнение программы продолжится через выход True блока «If-else», при этом будет установлено логарифмическое масштабирование. В противном будет установлено линейное масштабирование данных лимита по оси X в объекте типа ELimits.

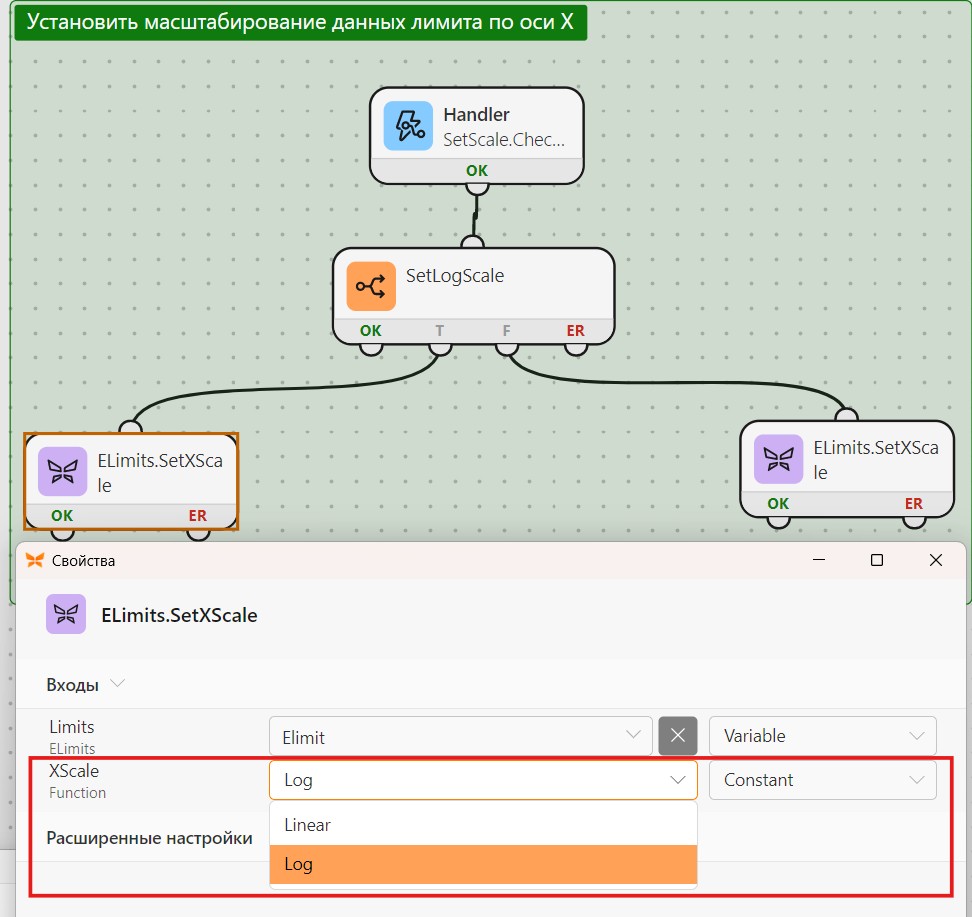

Пример настройки блока ELimits.SetXScale показан на следующем рисунке.

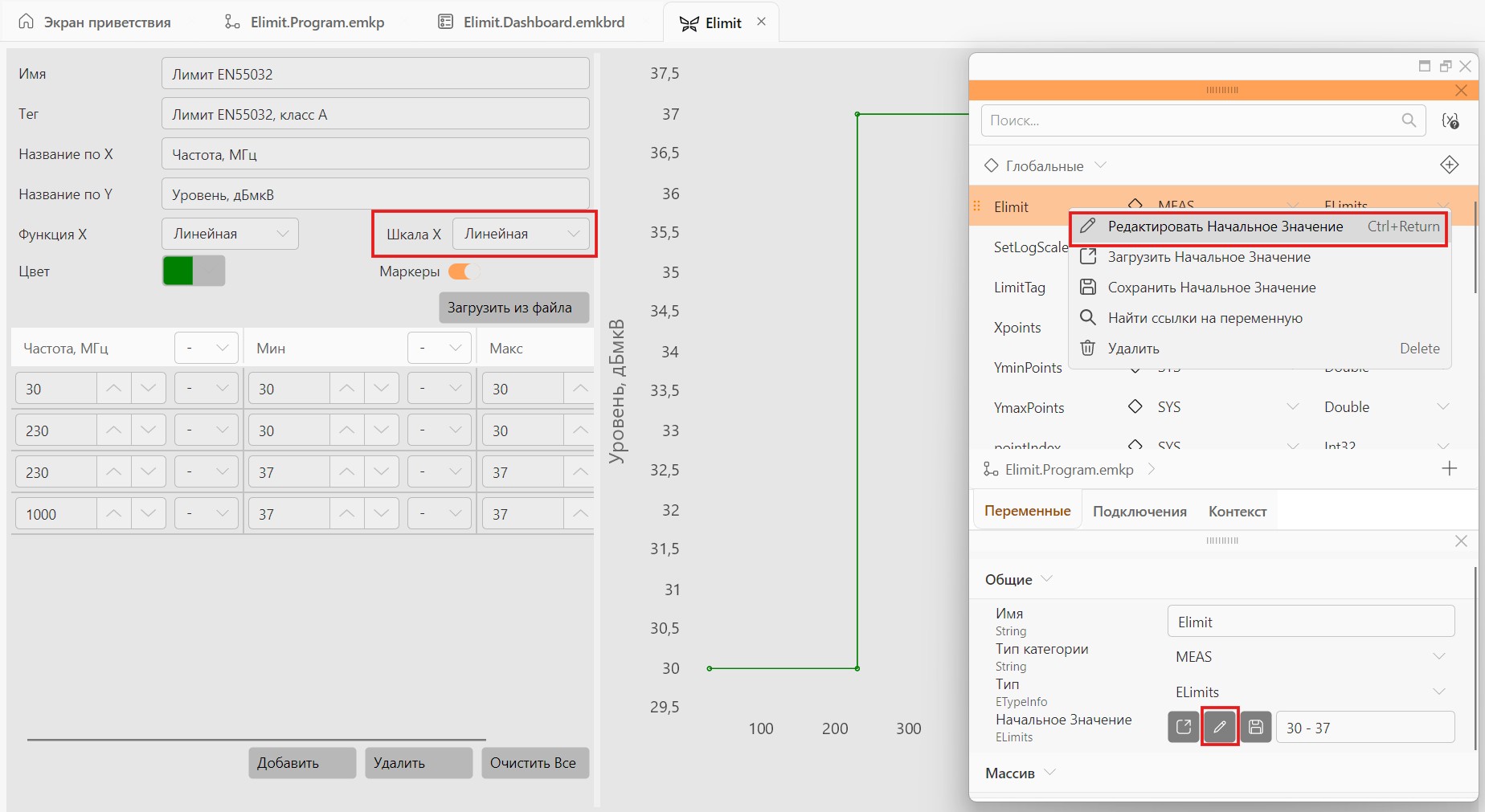

Нажмем правой кнопкой мыши по переменной ELimit и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в лимите при запуске программы. Введем значения лимита, представленные на следующем рисунке.

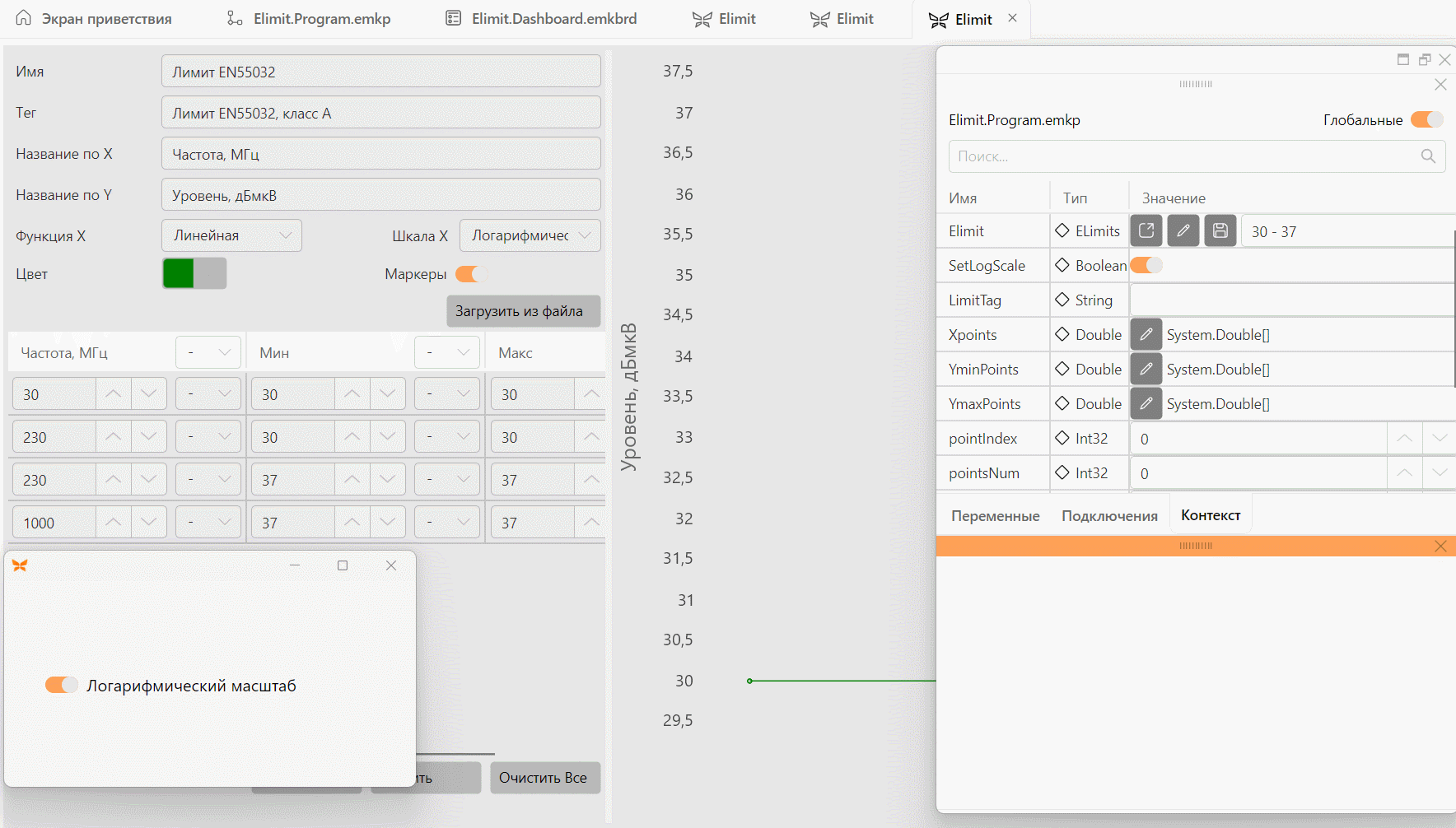

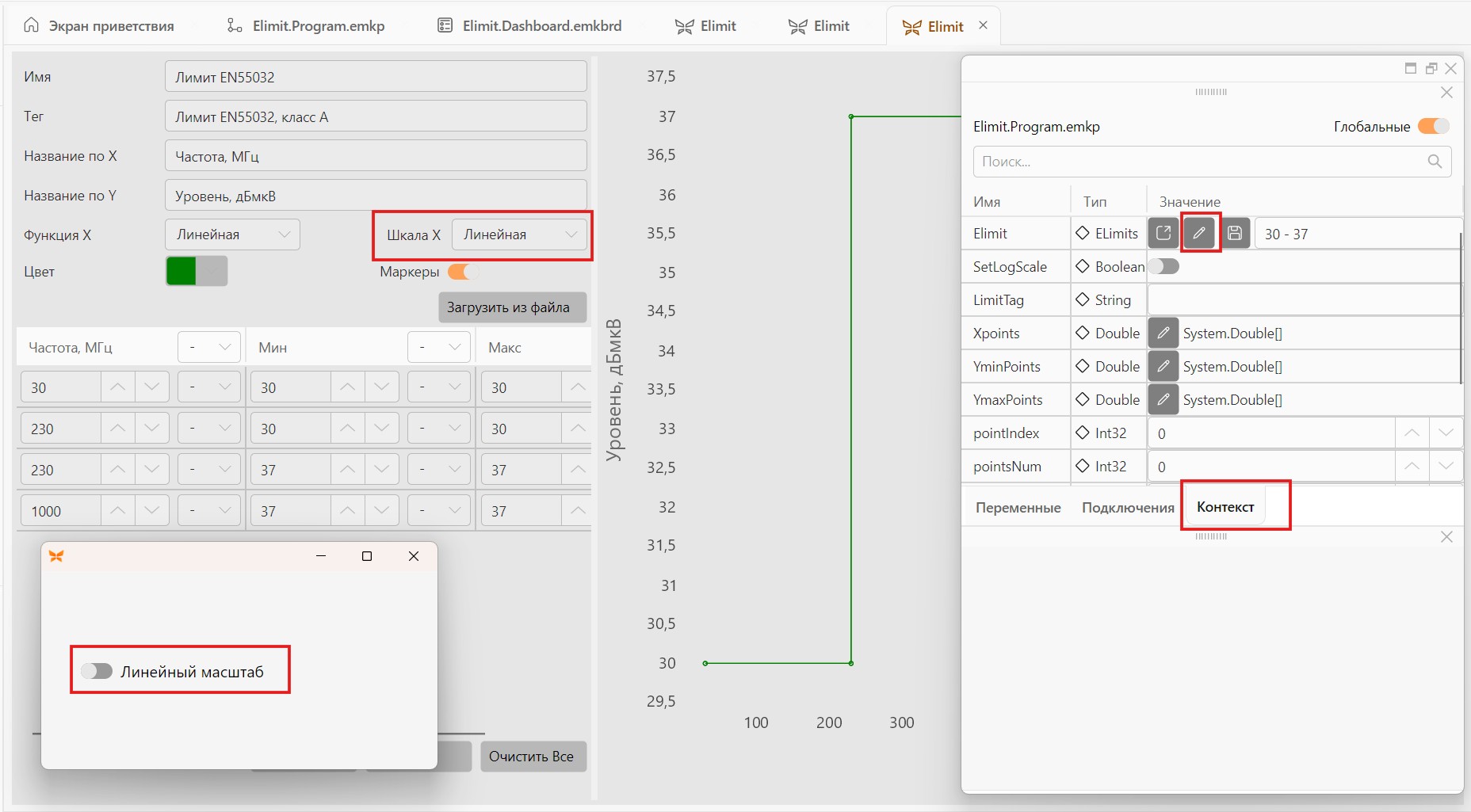

Посмотрим, как работает пример. Запустим программу и откроем окно просмотра значения переменной ELimit из вкладки «Контекст», как показано на следующем рисунке, чтобы отслеживать изменение настройки режима масштабирования.

Нажмем на переключатель на панели управления.
