ETrace.GetMaxPoint (Получить максимальную точку трассы)

Описание

Возвращает максимальную точку из таблицы данных трассы. Поиск максимальной точки выполняется значениям координаты Y.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает считывание максимального значения координаты по оси ординат Y в таблице данных объекта типа ETrace, соответствующего значения координаты X по оси абсцисс, а также индекса под которым хранятся значения в таблице данных.

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ETrace – переменная типа ETrace, из которой мы будем считывать значения. X – значение величины X. Y – значение величины Y. pointIndex – индекс строки, под которым хранятся считанные координаты в таблице данных объекта типа ETrace.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

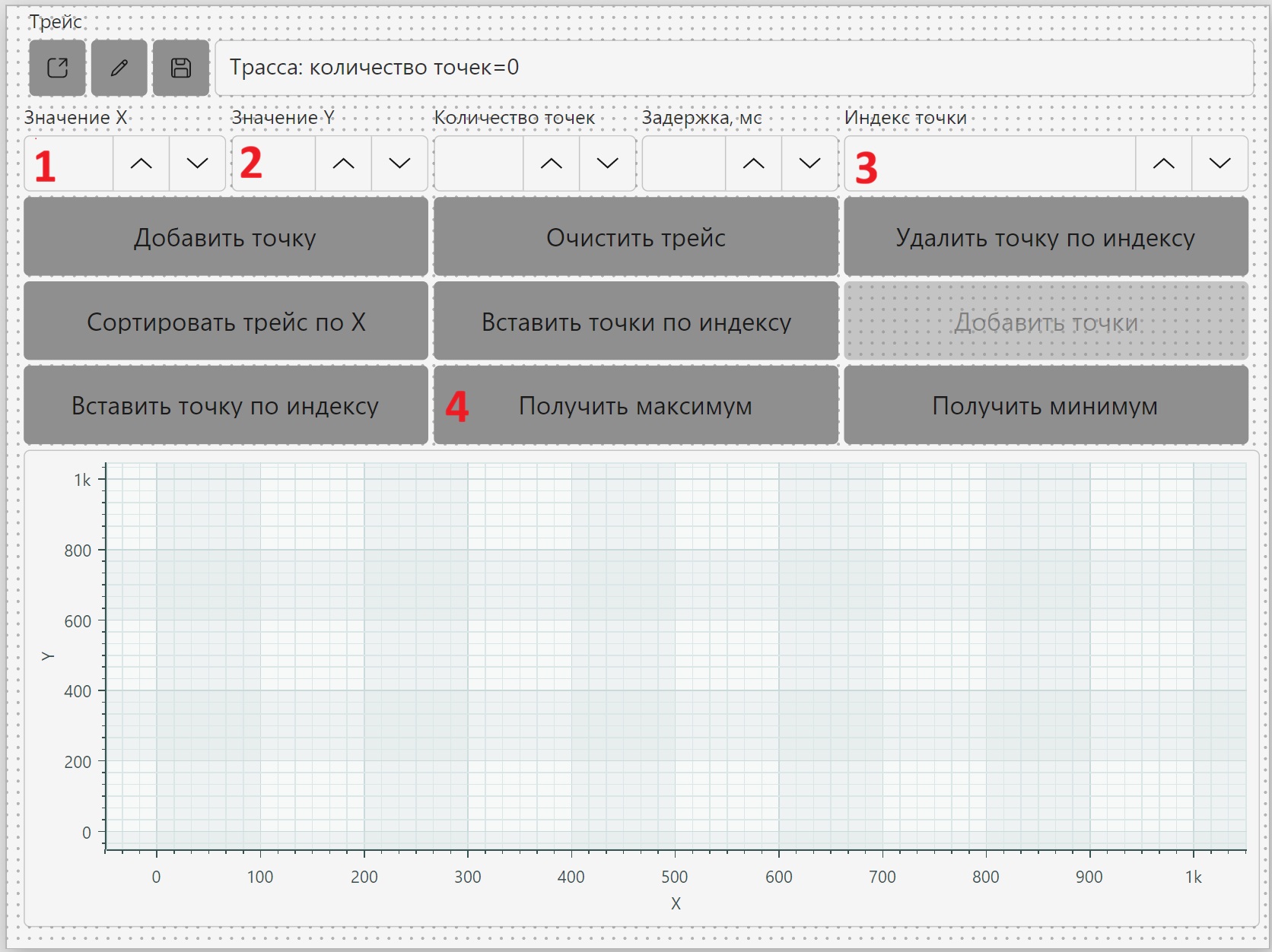

Добавим на панель управления следующие элементы: Ввод данных -> Числовой ввод (3 элемента); Интерактивные элементы -> Кнопка;

Последовательно выберем каждый из добавленных элементов, в свойствах элементов введем соответствующие имена и выполним привязку значения к переменным следующим образом: Значение X: значение -> переменная X; Значение Y: значение -> переменная Y; Индекс точки: значение -> переменная pointIndex; Пример привязки элемента панели управления «Значение X» к переменной Х показан на следующем рисунке.

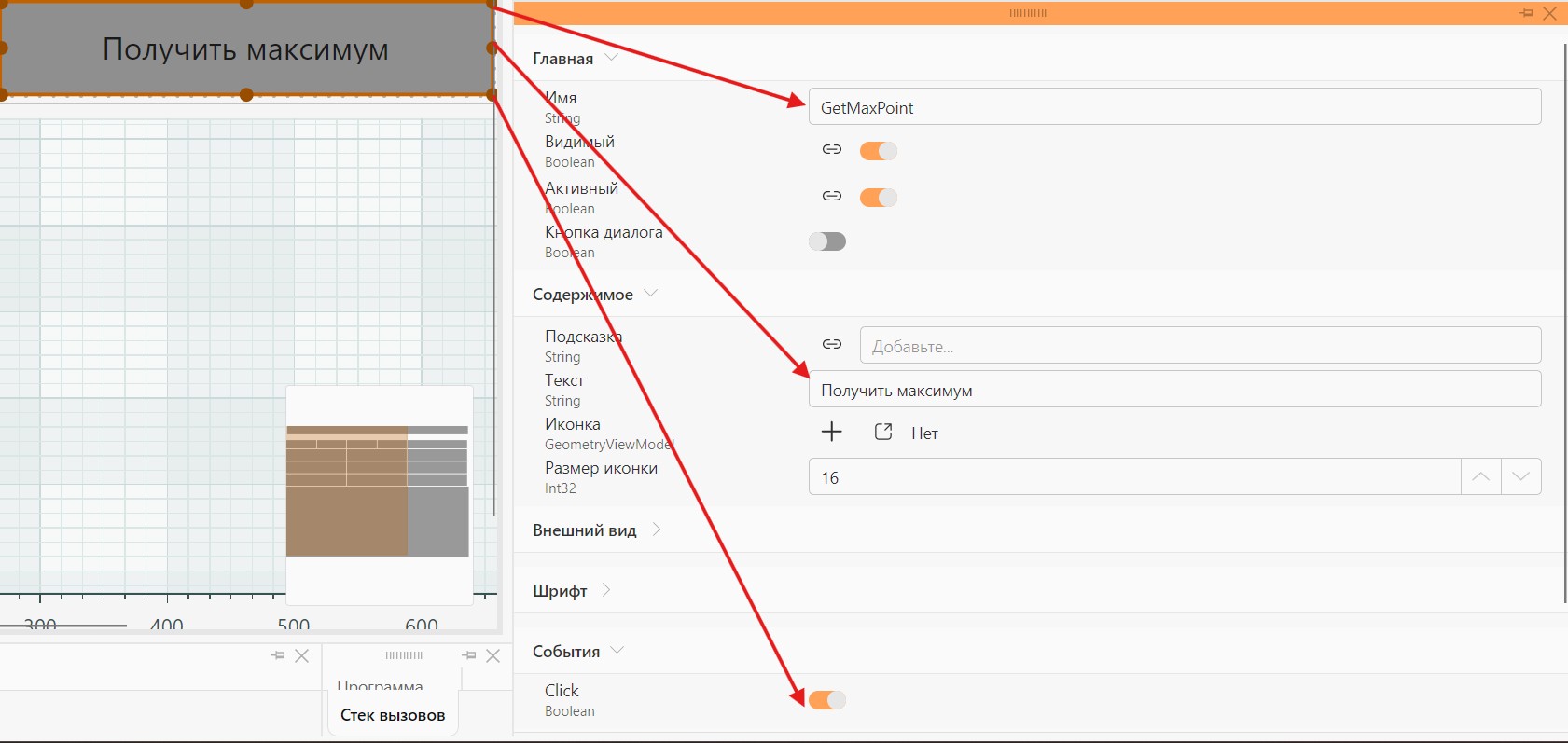

Включим событие «Click» и введем имя в свойствах кнопки.

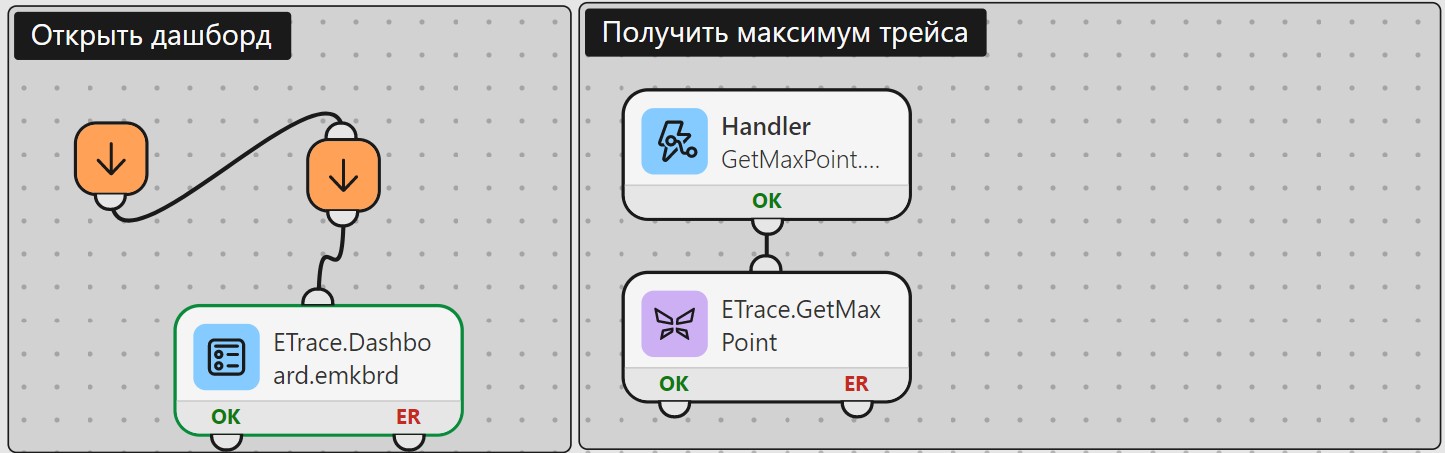

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на кнопку «Получить максимум». Для этого запуск программы должен начинаться с отображения дашборда, Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки.

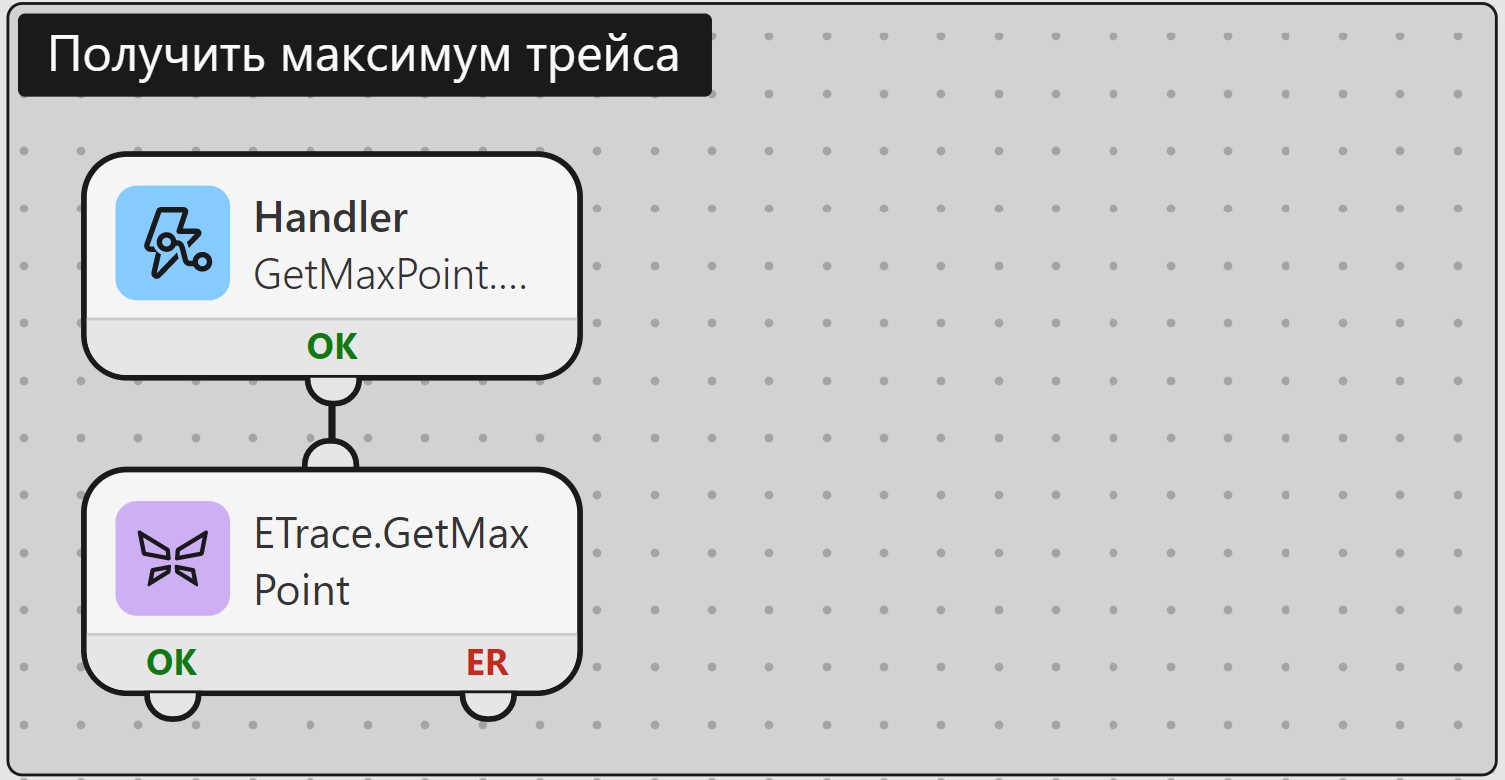

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ETrace. Добавим на холст блок ETrace.GetMaxPoint.

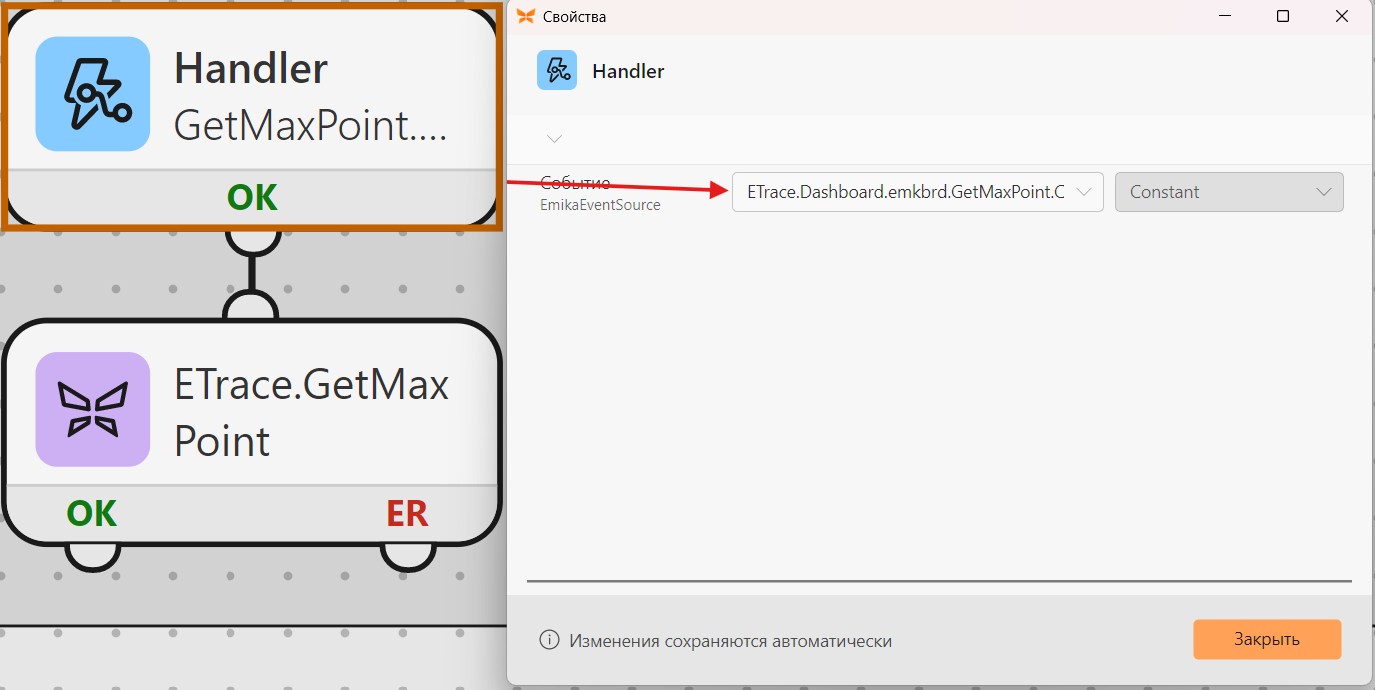

В блоке Handler выберем созданное событие нажатия кнопки.

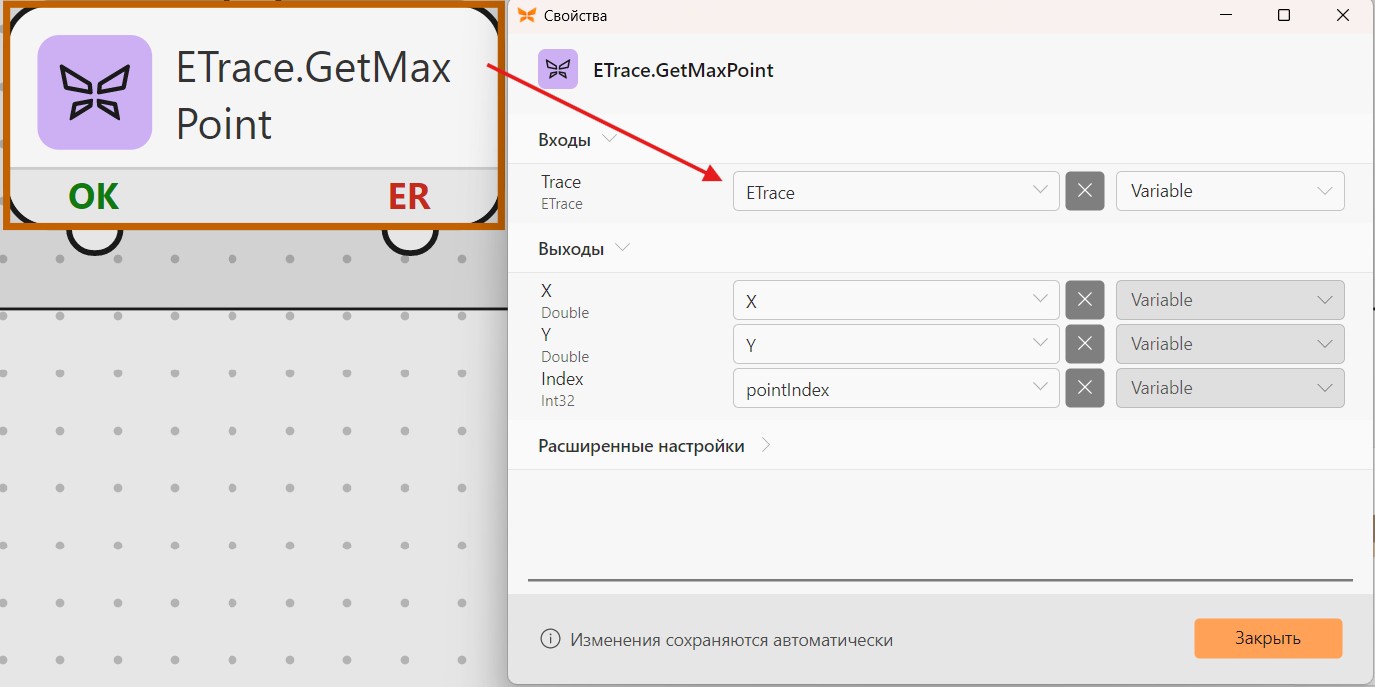

Следующий блок - ETrace.GetMaxPoint. Данный блок обеспечивает считывание максимального значения Y из переменной ETrace, соответствующего ему X, а также индекса строки таблицы данных переменной ETrace, в которой хранятся считанные значения.

Нажмем правой кнопкой мыши по переменной ETrace и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в указанной переменной при запуске программы. Введем значения, представленные на следующем рисунке.

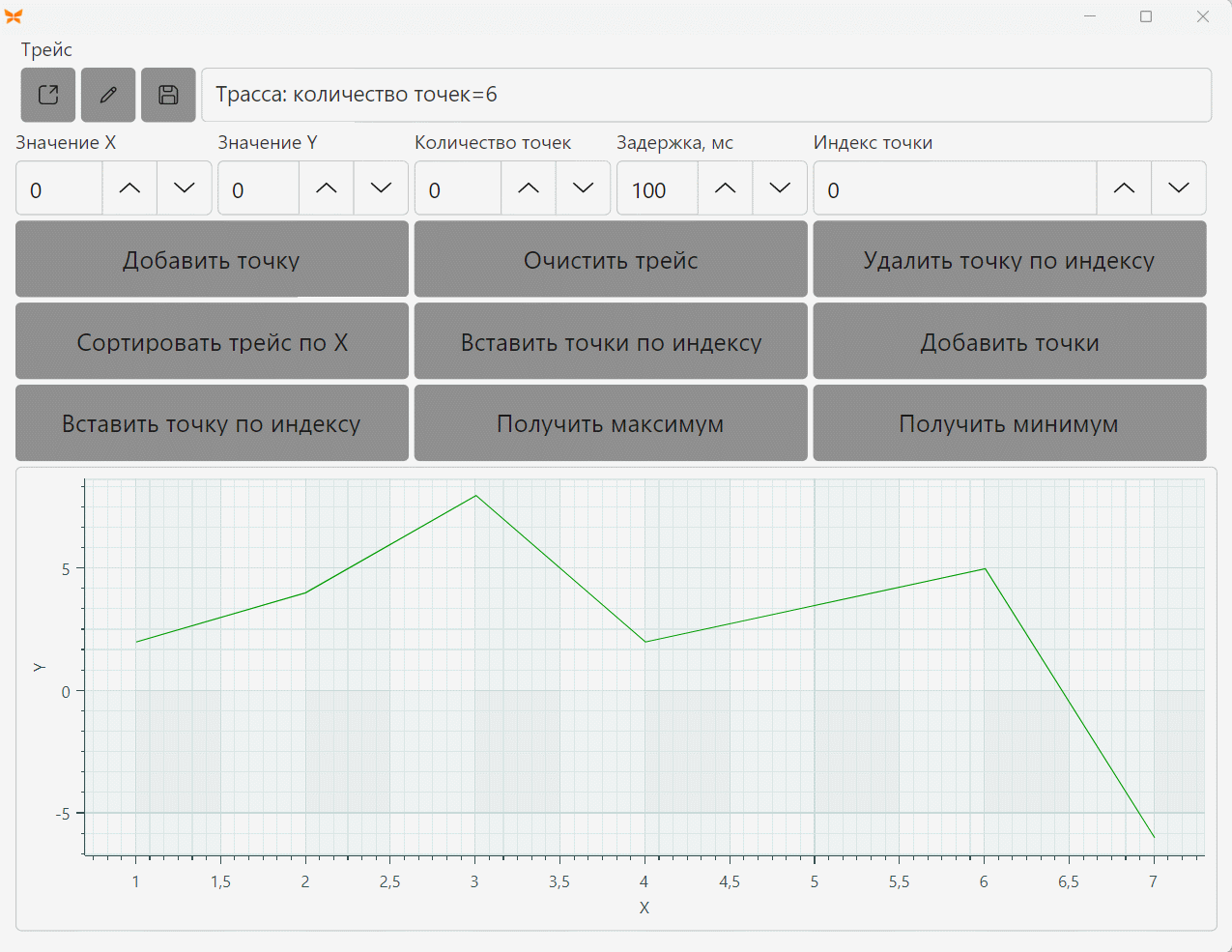

Посмотрим, как работает пример.
