ETrace.RemovePoints (Удалить точки из трассы)

Описание

Удаляет n точек из таблицы данных трассы, начиная с заданного индекса.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает удаление заданного количества строк, содержащих координаты точек (X,Y) из таблицы данных объекта типа ETrace, начиная с указанного индекса, результат после удаления покажем на графике.

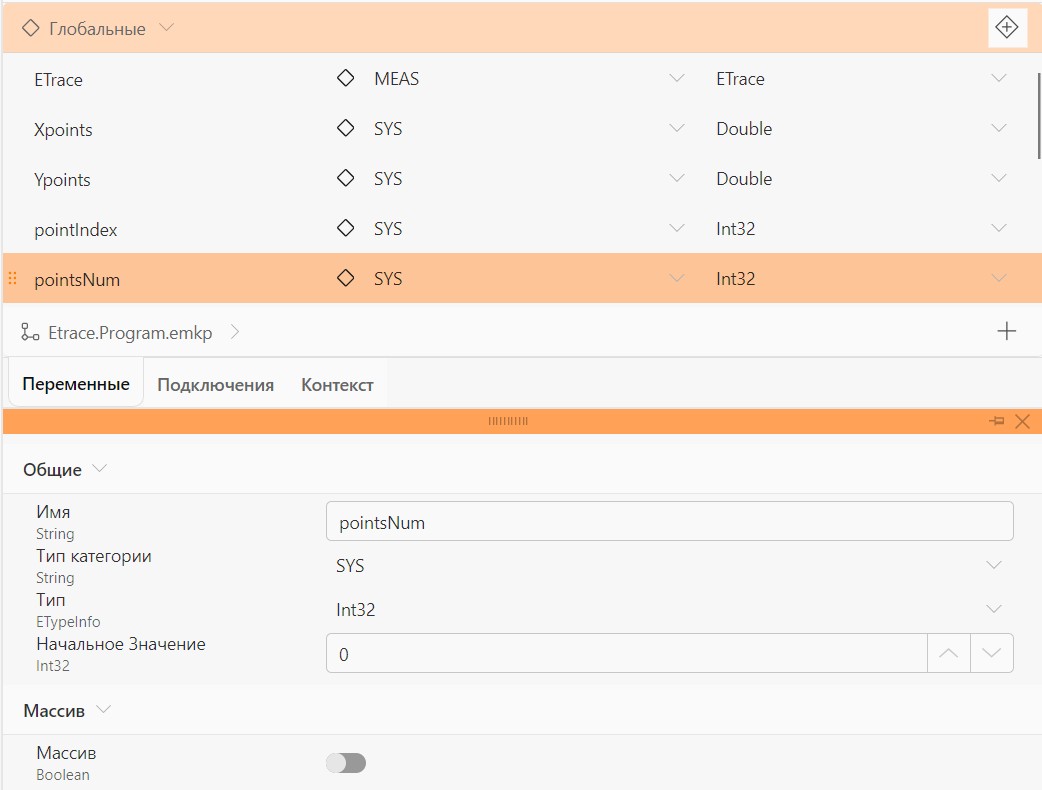

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ETrace – переменная типа ETrace, из которой мы будем удалять строку с координатами точки (X,Y). Xpoints – массив значений X, в который будем считывать координаты всех точек по оси абсцисс из объекта типа ETrace. Ypoints – массив значений Y, в который будем считывать координаты всех точек по оси ординат из объекта типа ETrace. pointIndex – индекс строки с данными, с которой будет выполняться удаление из таблицы данных трейса. pointsNum – количество строк данных, которые будут удалены из трейса.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

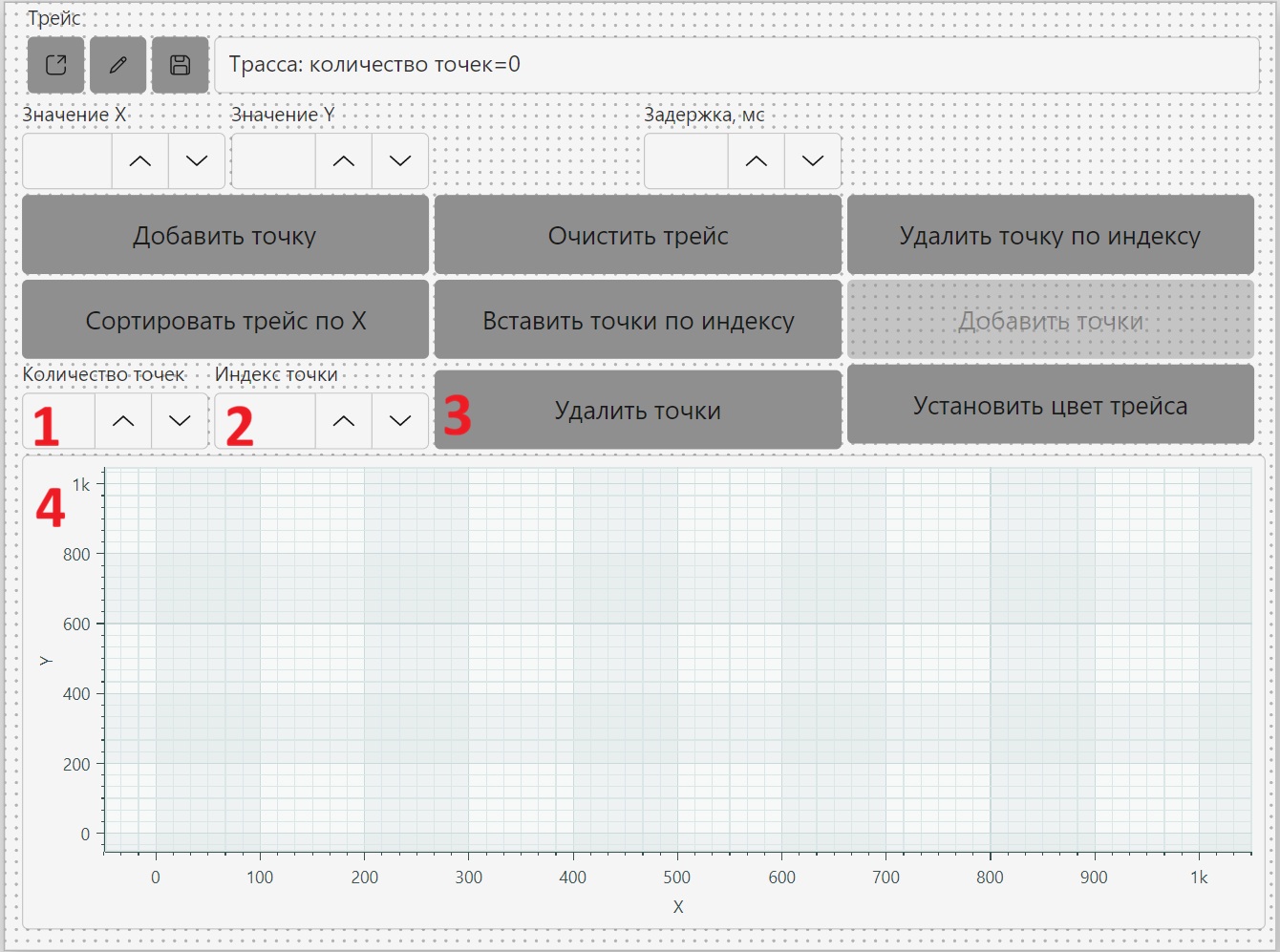

Добавим на панель управления следующие элементы: Интерактивные элементы -> Кнопка; Визуализация данных -> Декартова диаграмма. Ввод данных -> Числовой ввод (2 элемента);

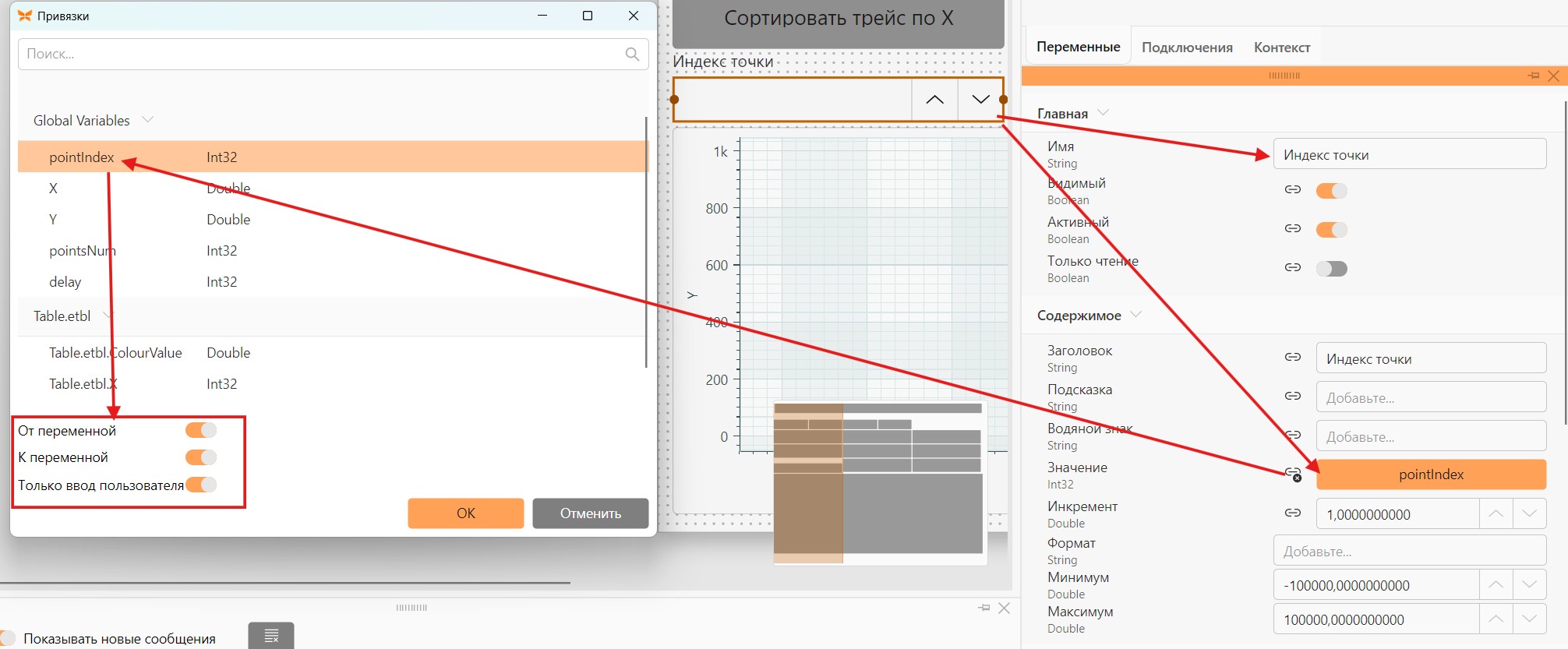

Последовательно выберем каждый из добавленных элементов, в свойствах элементов введем соответствующие имена и выполним привязку значения к переменным следующим образом: Индекс точки: значение -> переменная pointIndex; Количество точек: значение -> переменная pointsNum; Пример привязки элемента панели управления «Индекс точки» к переменной pointIndex показан на следующем рисунке.

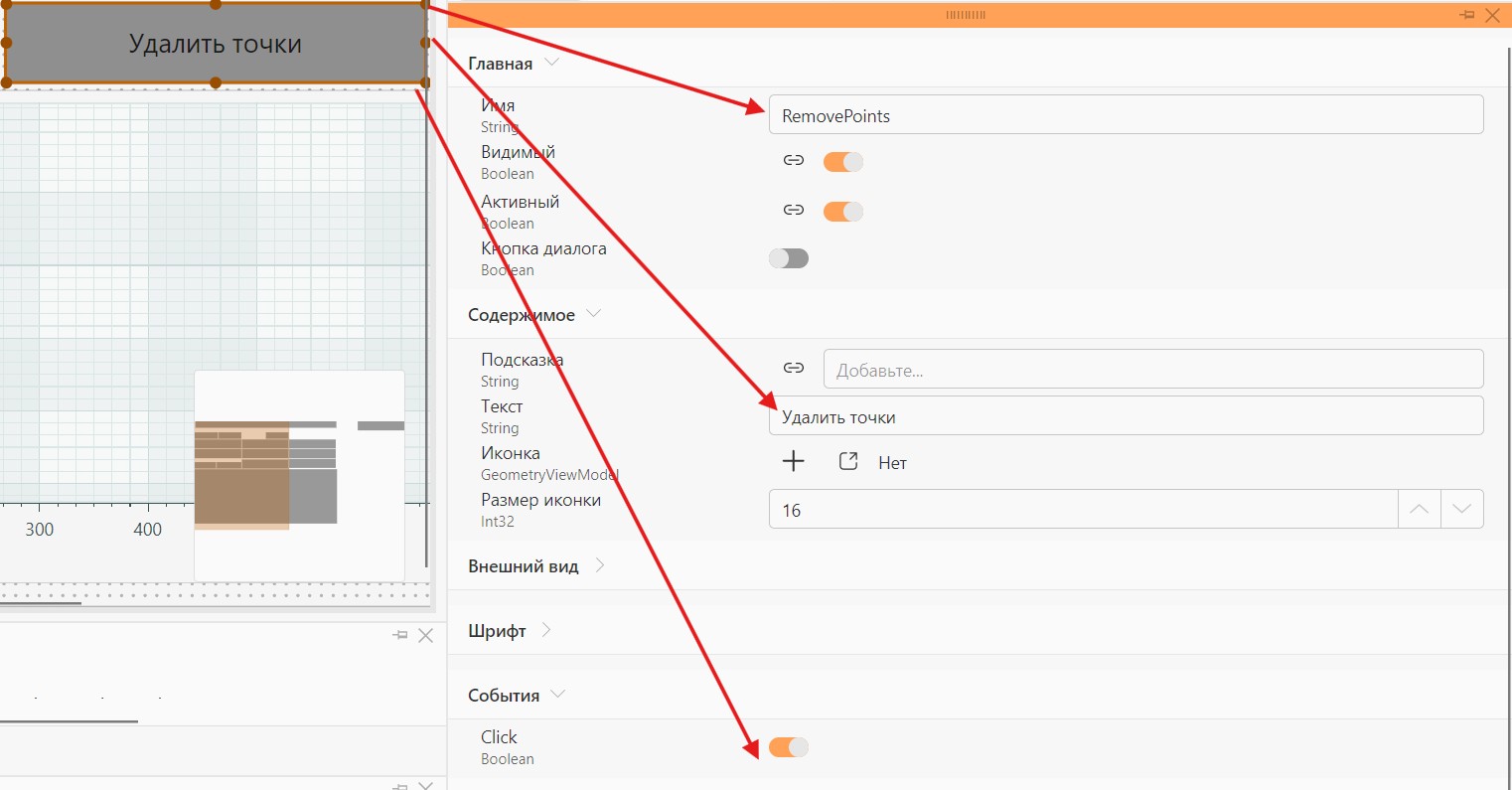

Включим событие «Click» и введем имя в свойствах кнопки.

Нажмем правой кнопкой мыши по графику и выберем пункт меню «Настройка». Выполним настройку графика, как показано на следующем рисунке.

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на кнопку «Добавить точки». Для этого запуск программы должен начинаться с отображения дашборда. Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки.

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ETrace. Добавим на холст блок ETrace.RemovePoints.

В блоке Handler выберем созданное событие нажатия кнопки.

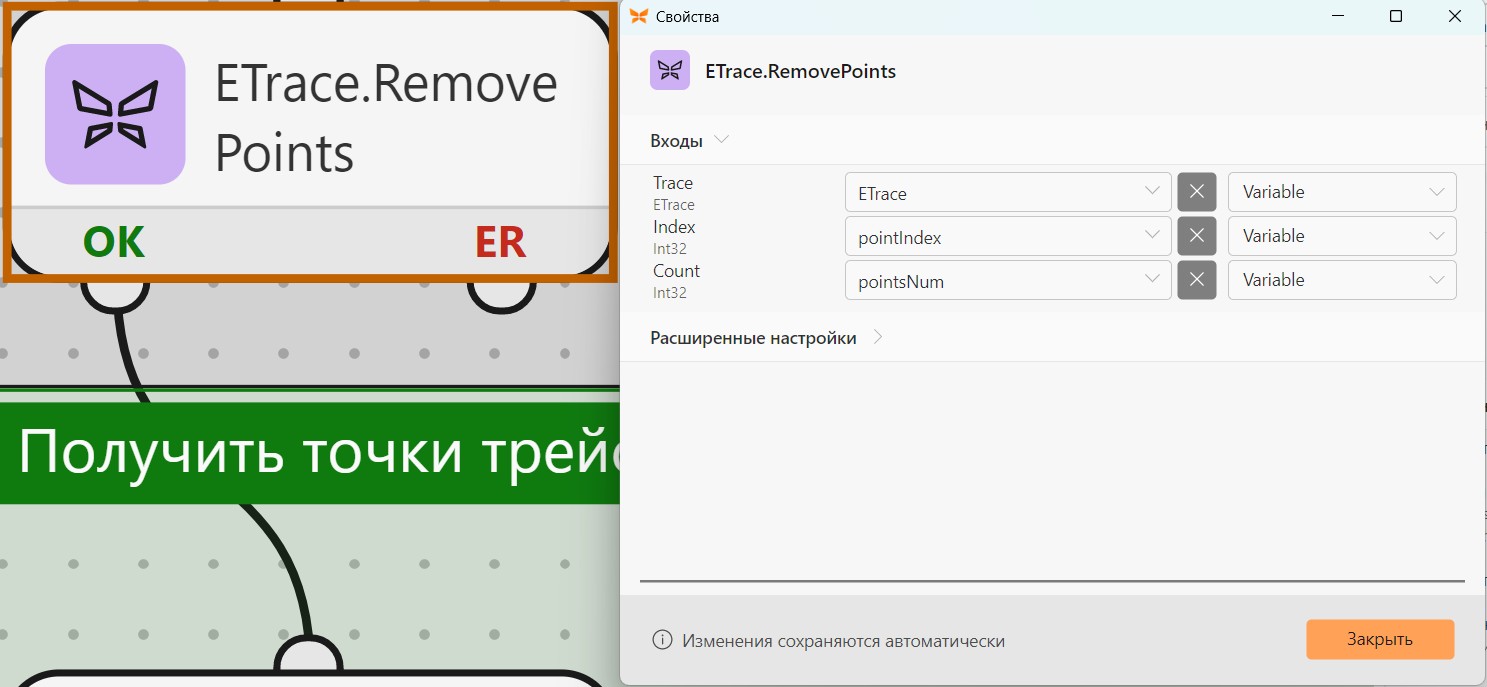

Следующим блоком идёт ETrace.RemovePoints. Тут мы удалим заданное количество точек pointsNum из объекта типа ETrace, начиная с индекса pointIndex.

Выполнение манипуляций с объектом типа ETrace завершается обновлением графика на панели управления. Для этого применяется блок ETrace.GetPoints, который передает точки данных указанного трейса в два массива. Можно передать как все точки, так и указать начальный индекс, а также количество точек, которые необходимо передать в массивы. В нашем случае данные передаются в массивы Xpoints и Ypoints, которые также являются источником значений X, Y графика на панели управления.

После передачи данных из объекта типа ETrace в массив следует вызвать блок UpdateChart, который обеспечит отображение новых данных на графике пользовательского интерфейса. В свойствах блока выберем панель управления и график, который следует обновить.

Нажмем правой кнопкой мыши по переменной ETrace и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в трейсе при запуске программы. Введем значения трейса, представленные на следующем рисунке.

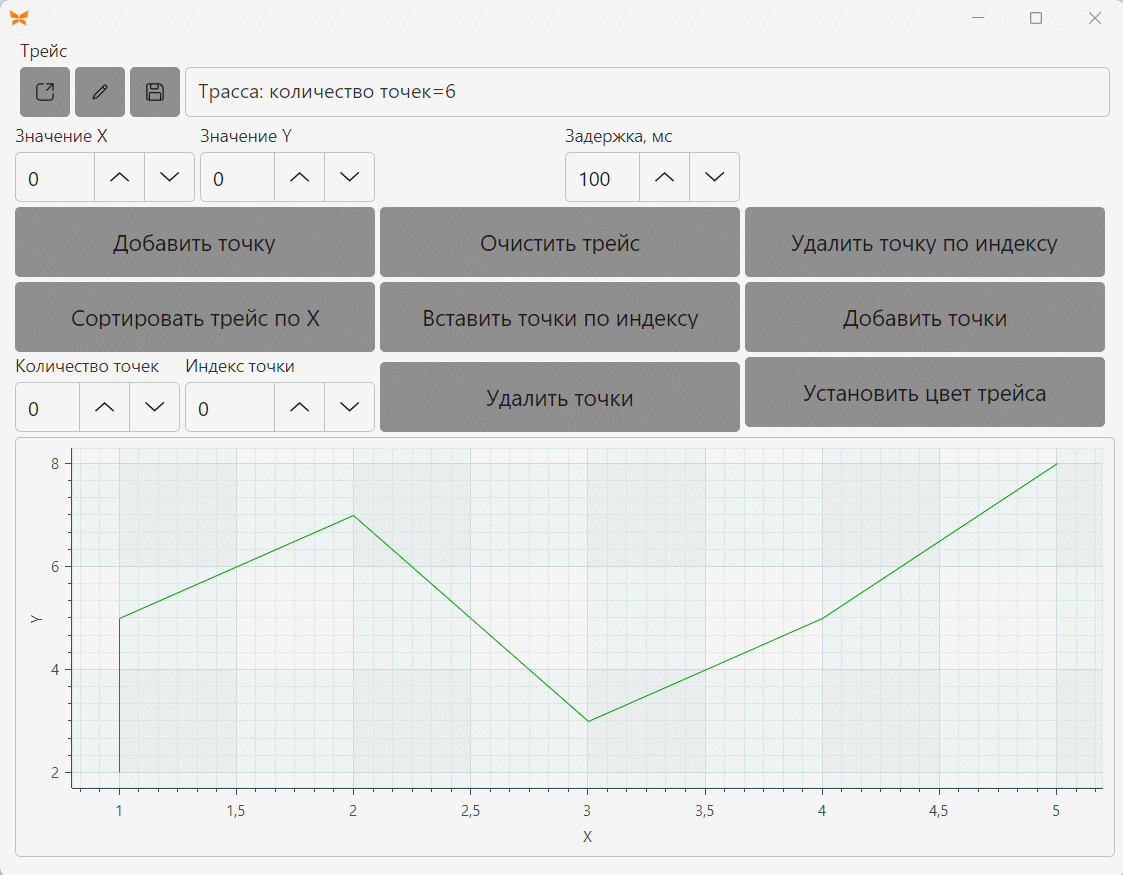

Посмотрим, как работает пример. Удалим 2 точки, начиная с индекса 0.

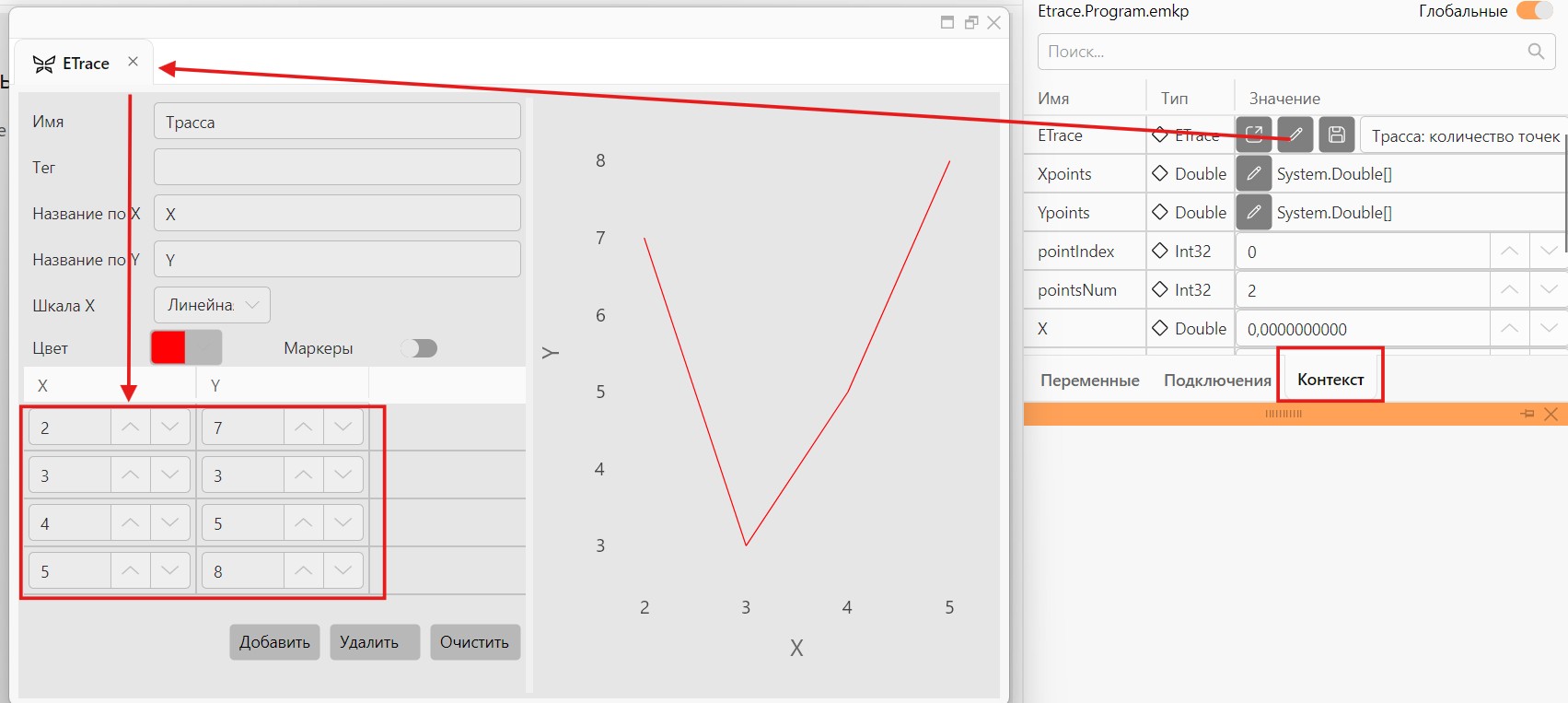

Меню контекста позволяет просмотреть данные, которые содержит переменная ETrace после удаления точек, как показано на следующем рисунке.
