ETrace.SetColor (Задать цвет трассы)

Описание

Устанавливает цвет линии трассы.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает изменение цвета линии графика объекта типа ETrace.

Создадим глобальные переменные, необходимые для работы программы. ETrace – переменная типа ETrace.

Создадим интерфейс пользователя. Нажмите правой кнопкой по заголовку программы и выберите пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

Добавим на панель управления следующие элементы: Интерактивные элементы -> Кнопка (1 элемент);

Включим событие «Click» и введем имя в свойствах кнопки.

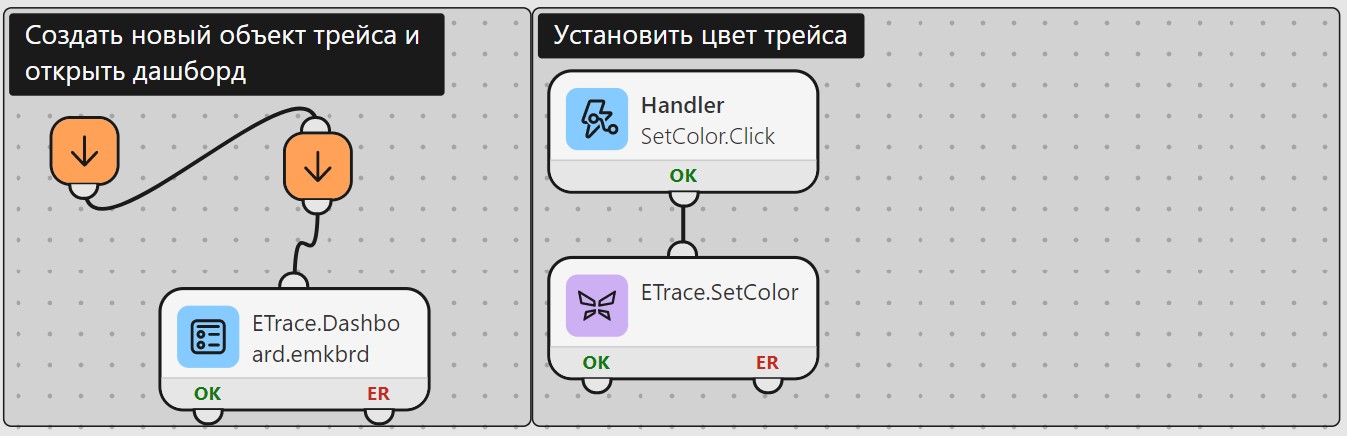

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на кнопку «Установить цвет трейса». Для этого запуск программы должен начинаться с отображения дашборда. Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

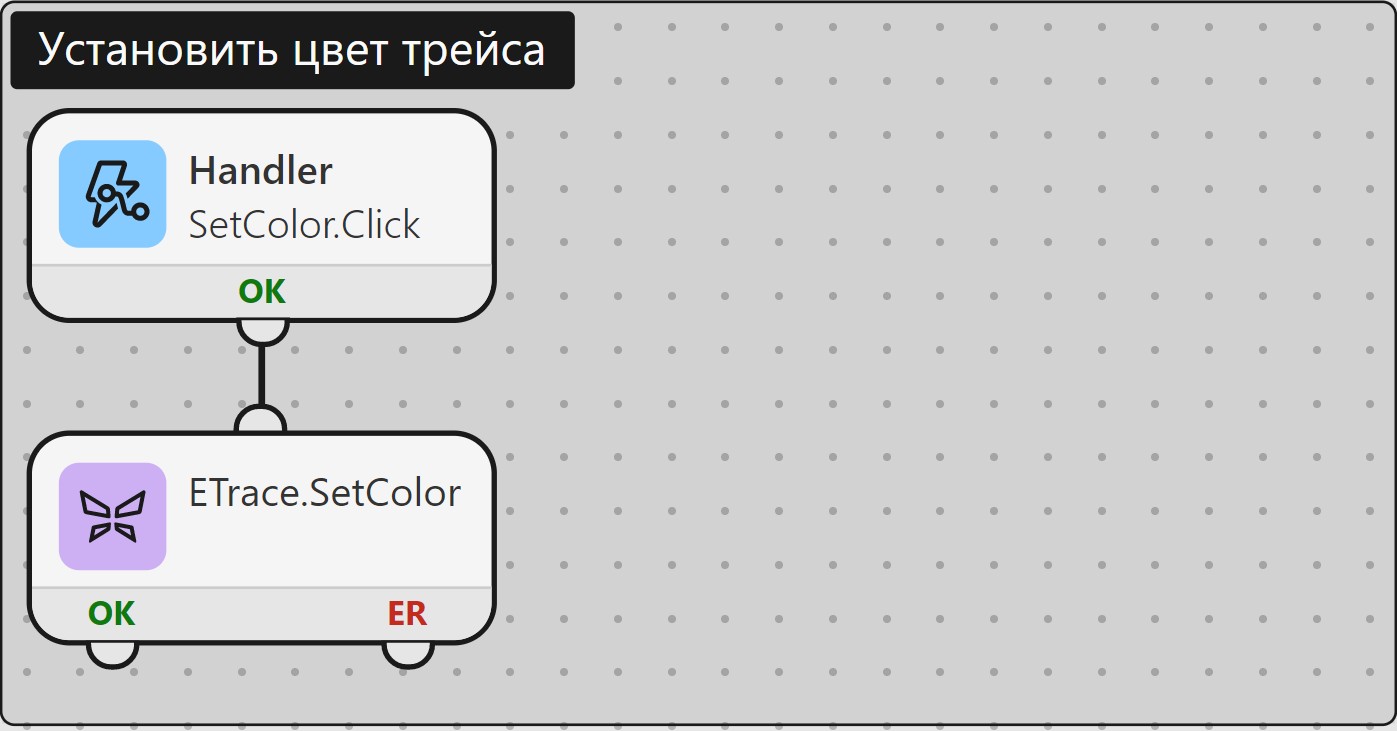

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ETrace. Добавим на холст блок ETrace.SetColor.

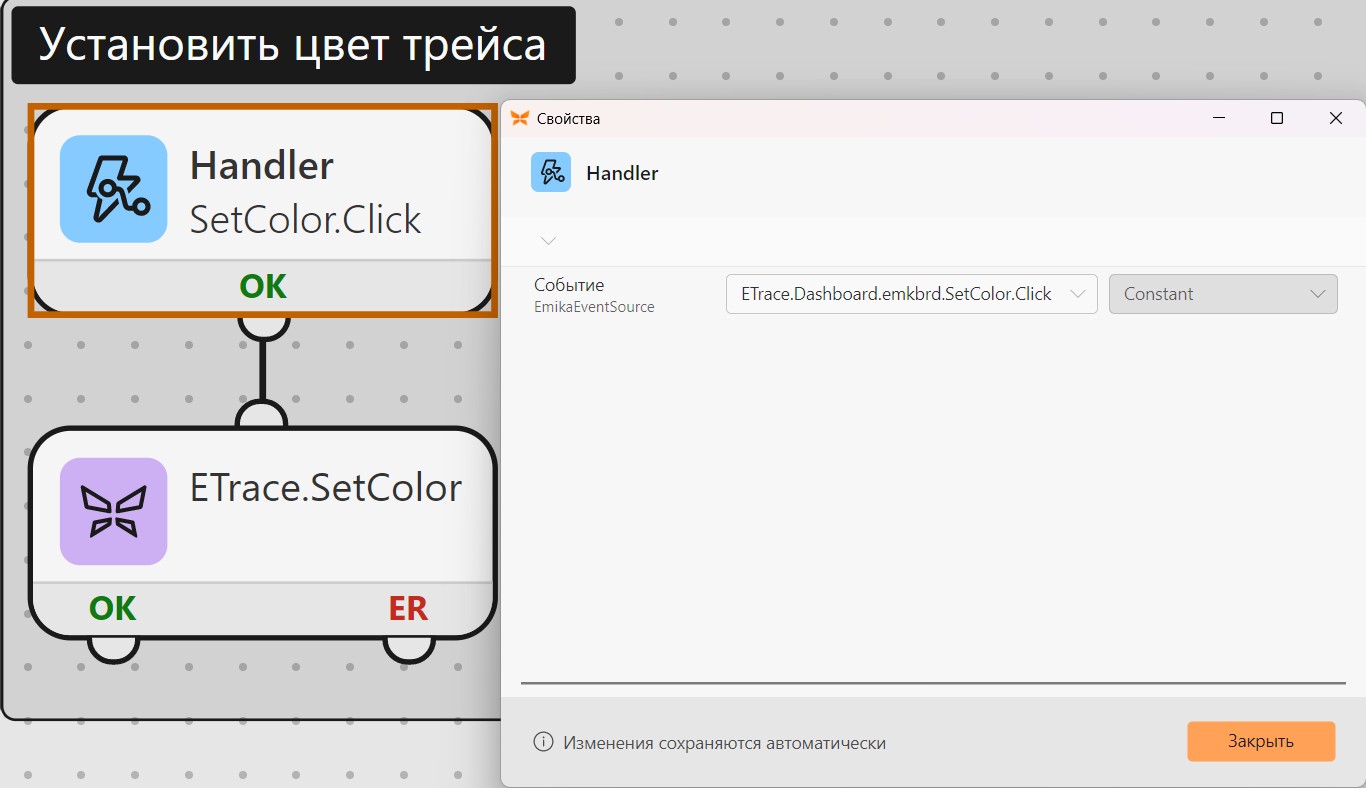

В блоке Handler выберем созданное событие нажатия кнопки.

Следующим блоком идёт ETrace.SetColor. В данном блоке установим красный цвет линии графика в окне просмотра содержимого объекта типа ETrace.

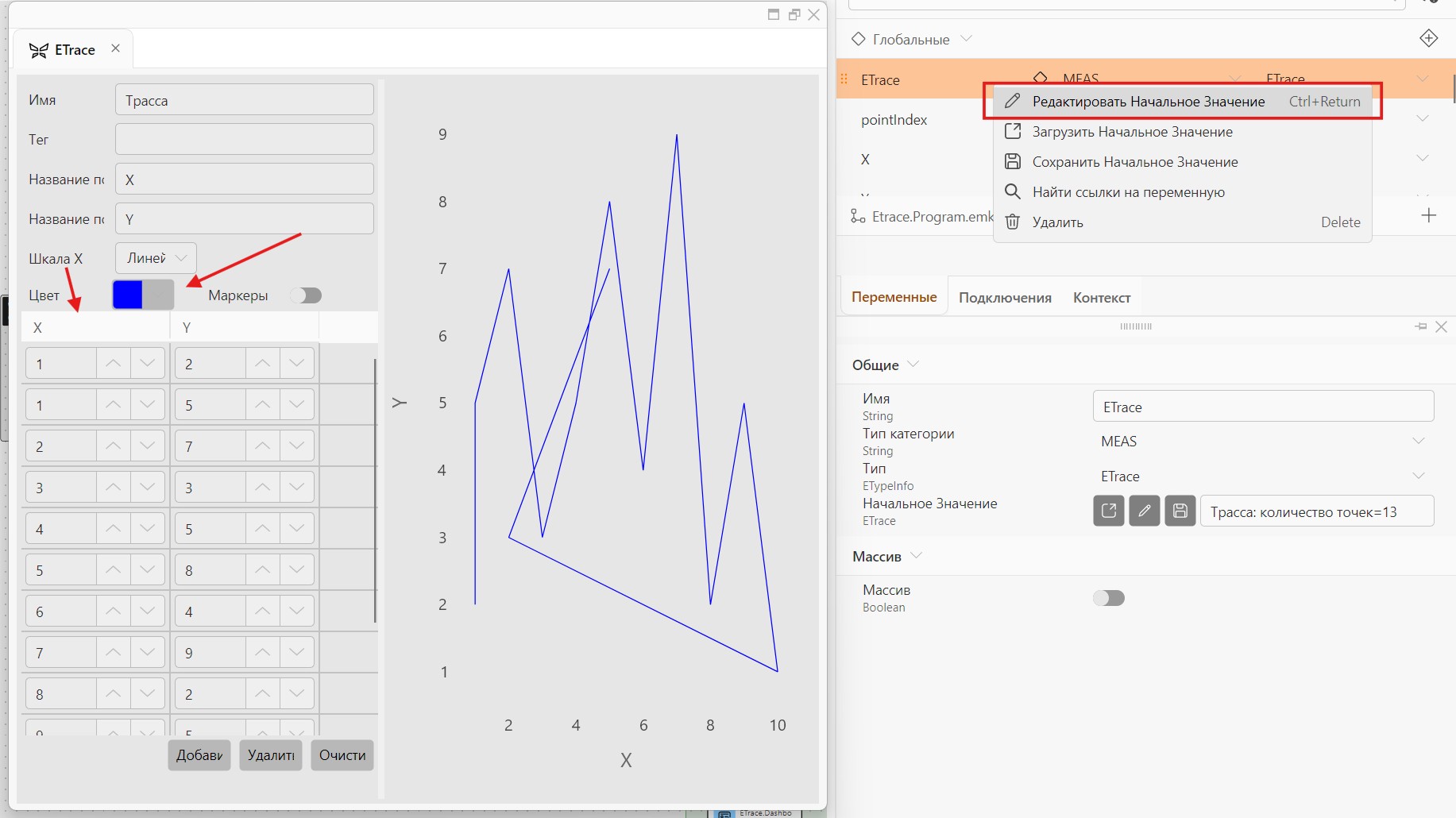

Нажмем правой кнопкой мыши на переменной ETrace и выберем пункт меню «Редактировать начальное значение», как показано на следующем рисунке, чтобы внести данные, которые будут храниться в трейсе при запуске программы.

Посмотрим, как работает пример. Запустим программу и откроем окно просмотра значения переменной ETrace из вкладки " Контекст", как показано на следующем рисунке, чтобы отслеживать изменение цвета линии графике.

Нажмем на кнопку "Установить цвет трейса" на панели управления. Цвет линии на графике изменится на красный, как показано на следующем рисунке.
