ETrace.SetShowMarkers (Задать отображение маркеров трассы)

Описание

Задает отображение маркеров на линии трассы.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает настройку отображения маркеров на линии графика трейса в объекте типа ETrace.

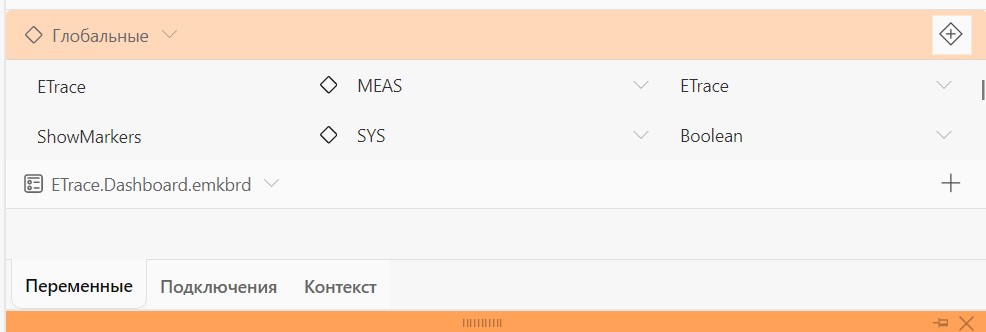

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ETrace – переменная типа ETrace. ShowMarkers – переменная, которая управляет включением/выключением отображения маркеров на линии графика трейса.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

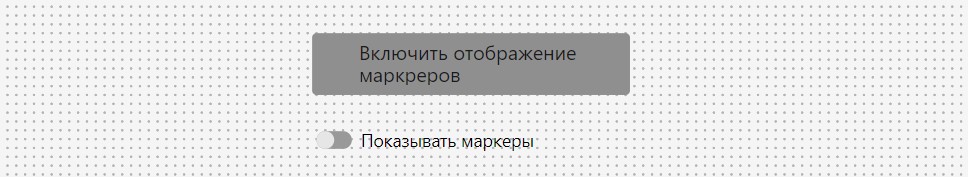

Добавим на панель управления следующие элементы: Интерактивные элементы -> Переключатель; Интерактивные элементы -> Кнопка;

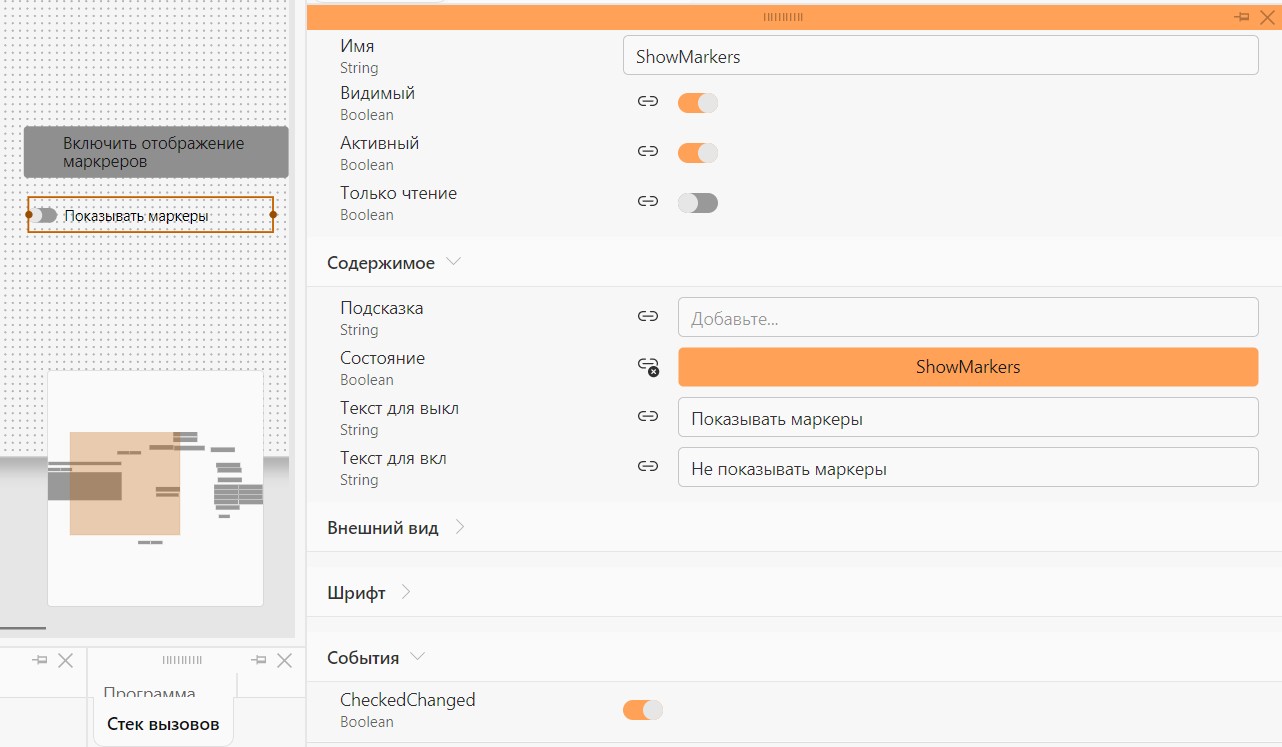

Включим событие «CheckedChanged» и введем имя в свойствах переключателя.

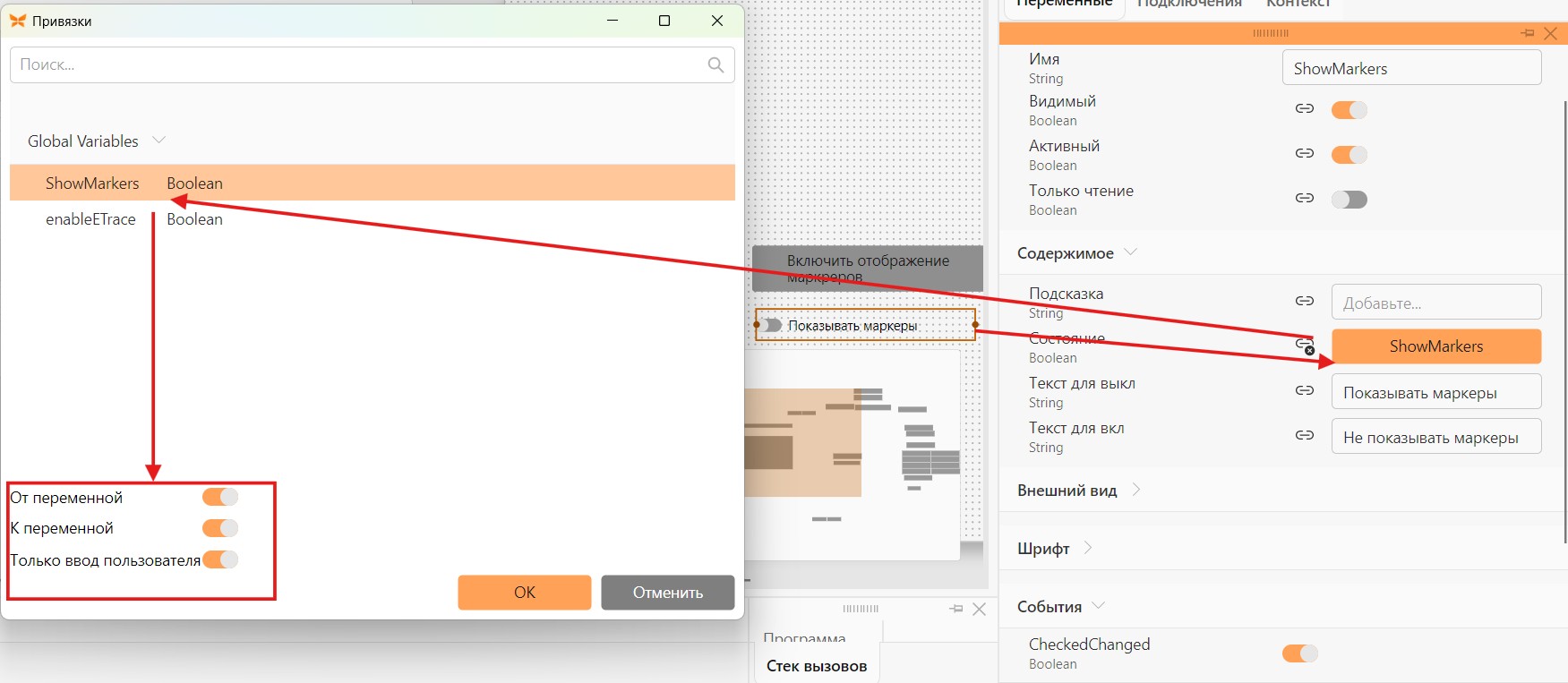

Выполним привязку значений добавленных элементов к соответствующим переменным следующим образом: Переключатель: Состояние -> переменная ShowMarkers; Пример привязки элемента панели управления показан на следующем рисунке.

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на кнопку " Включить отображение маркреров". Для этого запуск программы должен начинаться с отображения дашборда, Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

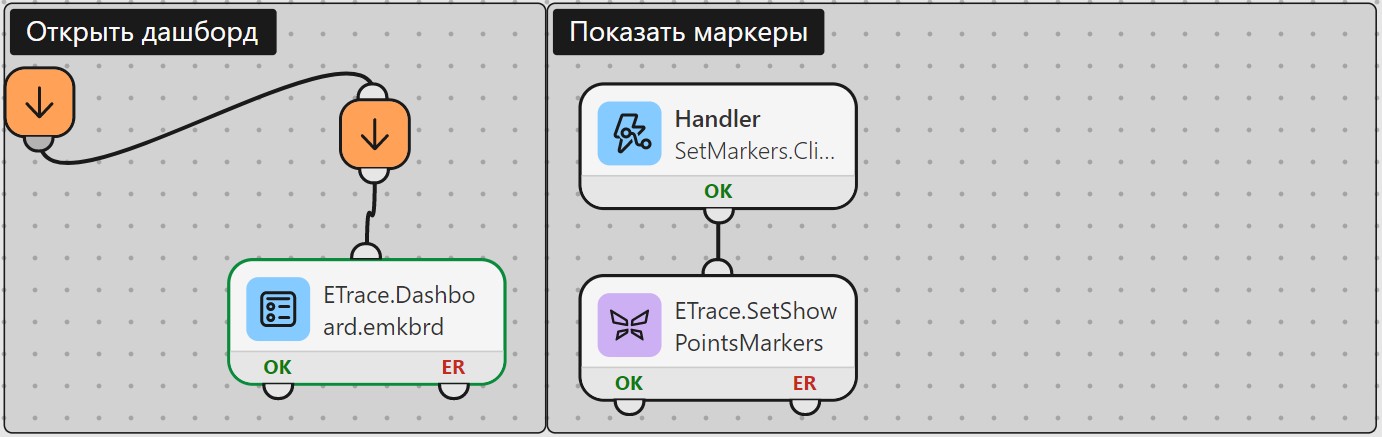

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ETrace. Добавим на холст блок ETrace.SetShowMarkers.

В блоке Handler выберем созданное событие нажатия кнопки.

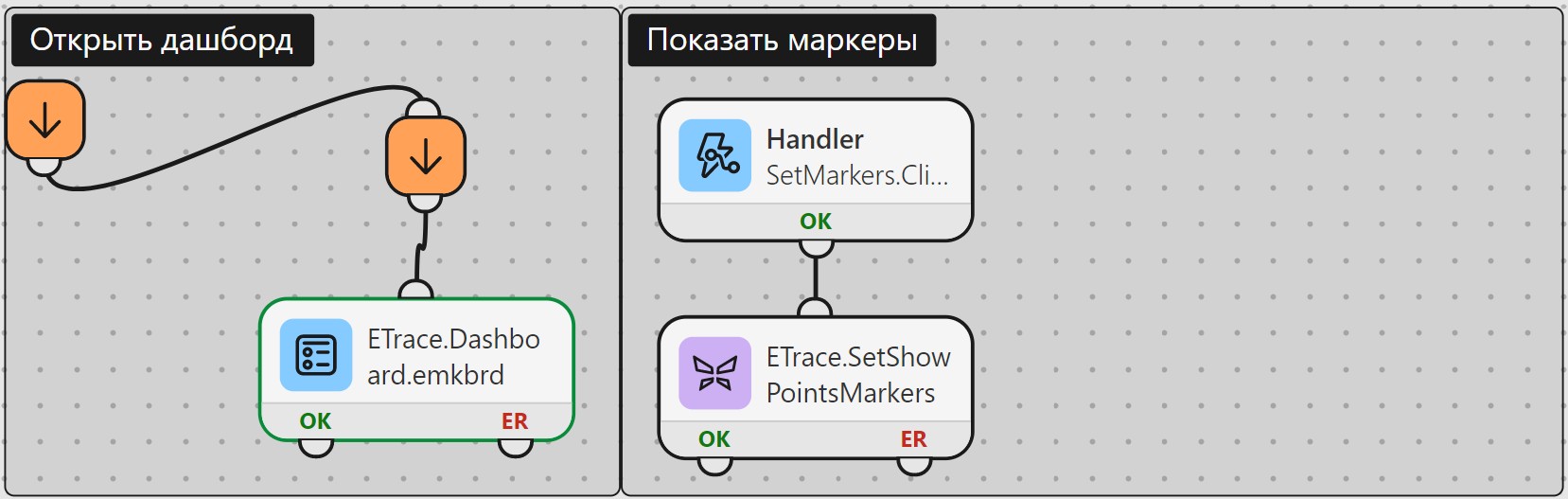

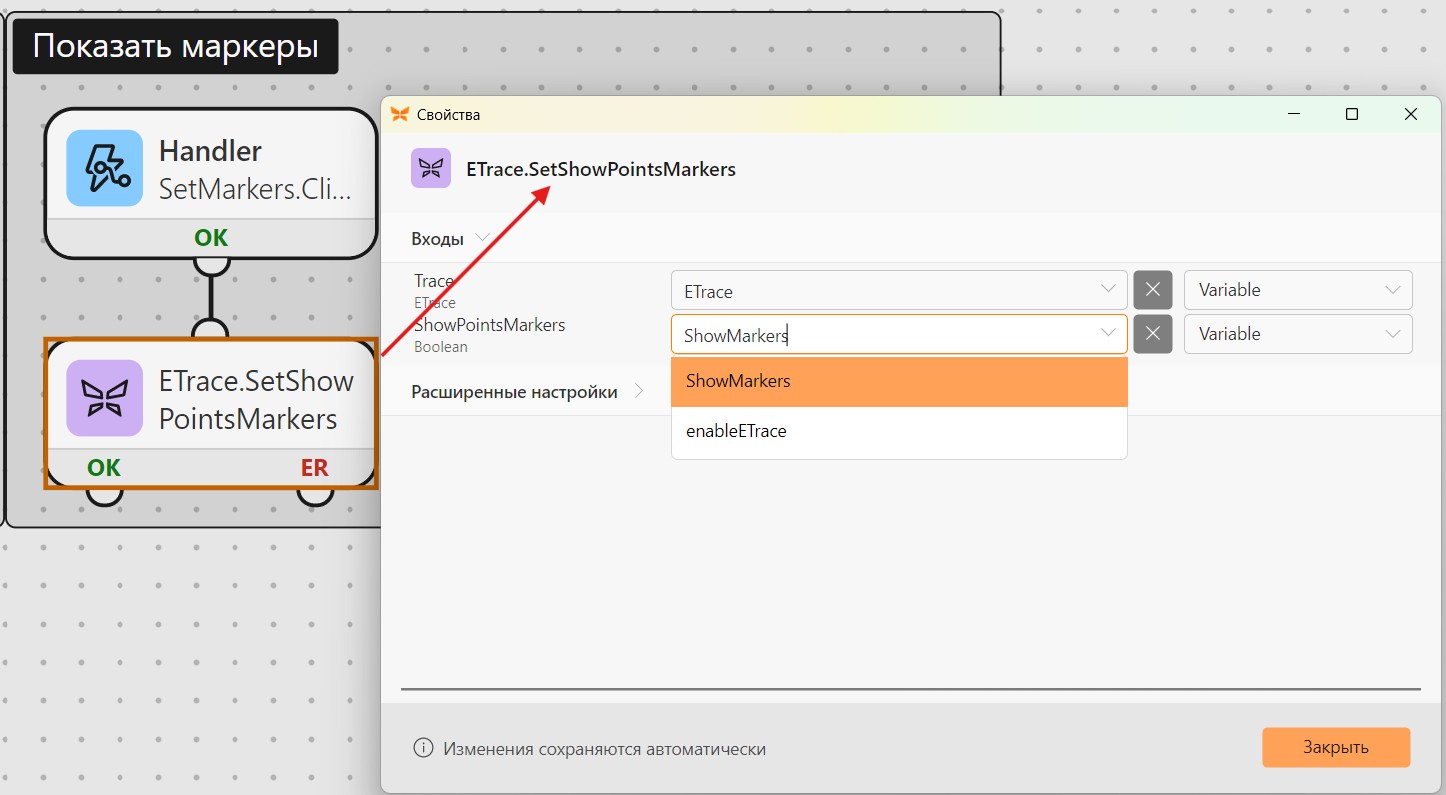

Следующим блоком идёт ETrace.SetShowMarkers. Данный блок обеспечивает настройку отображения маркеров на линии графика трейса в объекте типа ETrace в зависимости от состояния переменной ShowMarkers.

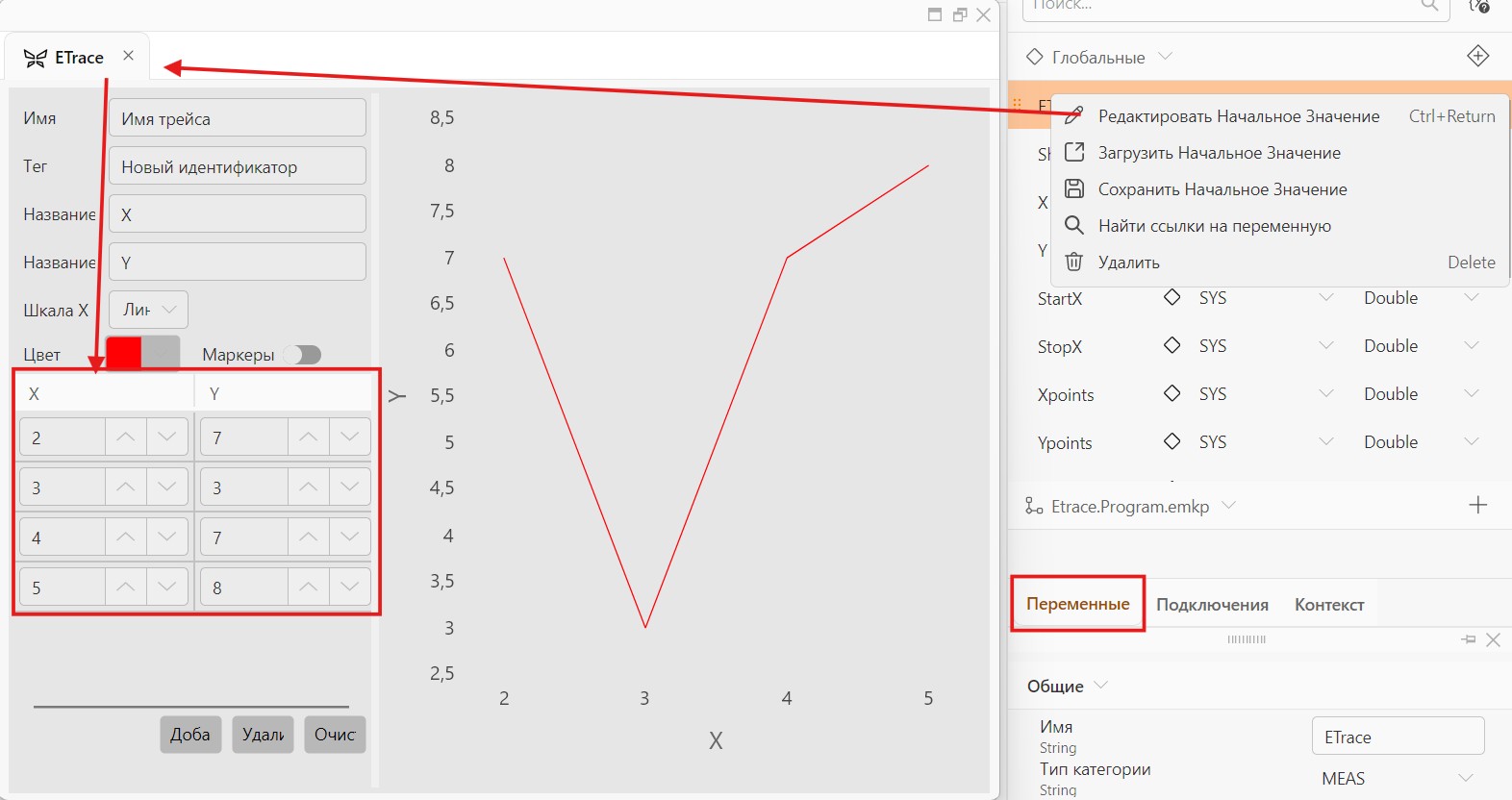

Нажмем правой кнопкой мыши по переменной ETrace и выберем пункт меню «Редактировать начальное значение», чтобы внести данные, которые будут храниться в трейсе при запуске программы. Введем значения трейса, представленные на следующем рисунке.

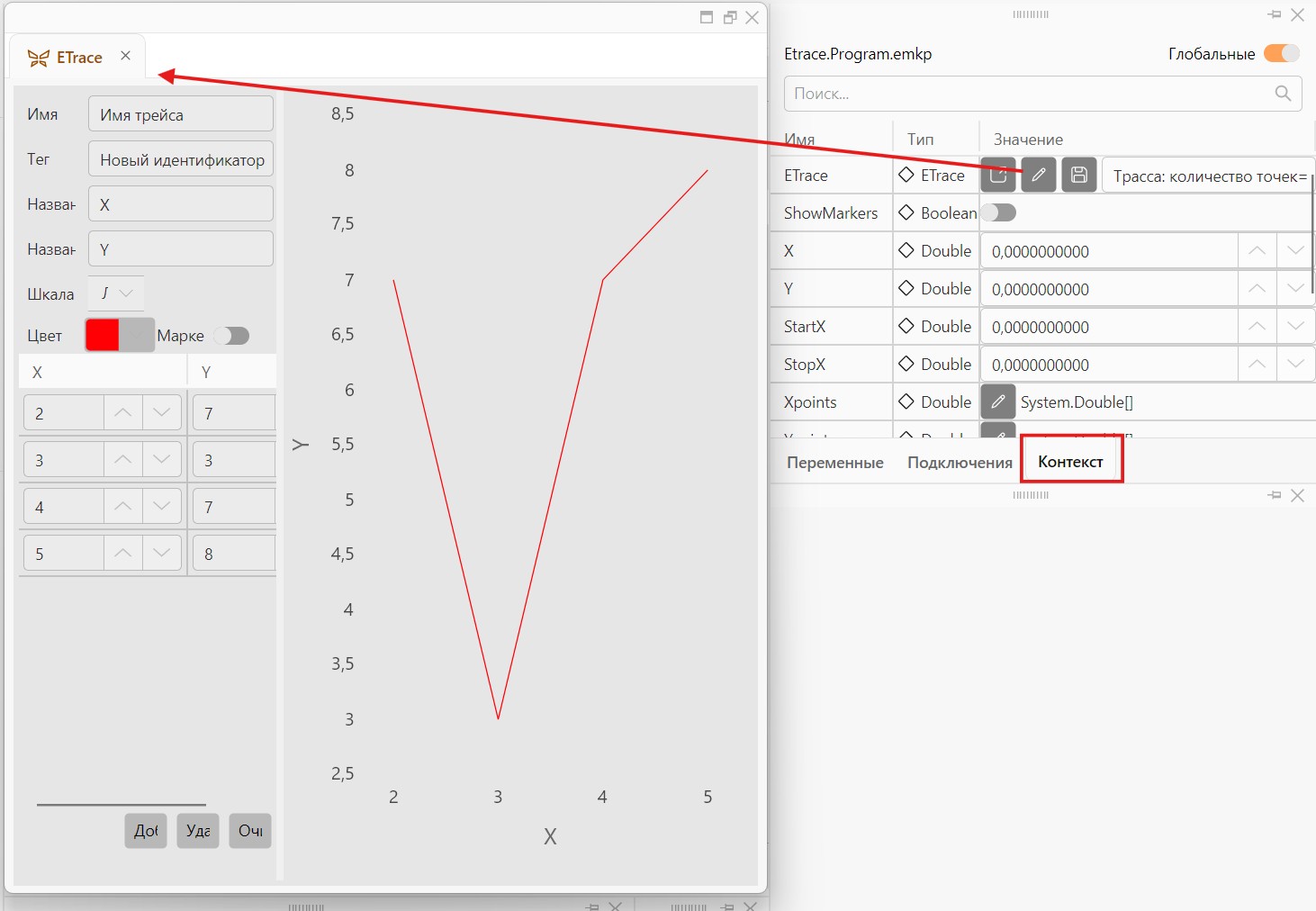

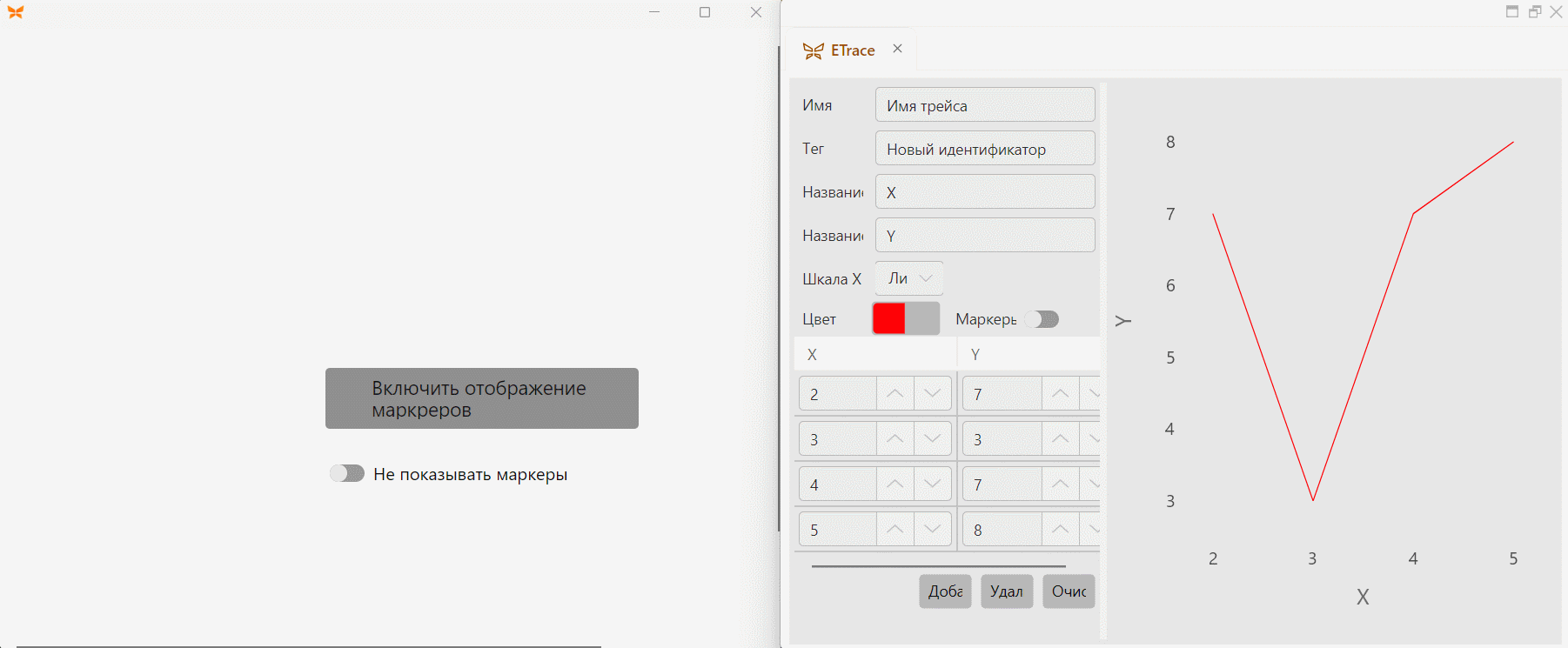

Посмотрим, как работает пример. Запустим программу и откроем окно просмотра значения переменной ETrace из вкладки «Контекст», как показано на следующем рисунке, чтобы отслеживать изменение настройки отображения маркеров.

Нажмем на кнопку на панели управления.
