ELimits.RemovePoint (Удалить точку из лимита)

Описание

Удаляет точку из таблицы данных лимита по заданному индексу.

Свойства

Пример

Рассмотрим работу блока на примере простой программы, которая обеспечивает удаление точки лимита по заданному индексу, результат после удаления покажем на графике.

Создадим глобальные переменные, необходимые для работы программы. Данные переменные мы будем использовать с привязкой к элементам управления интерфейса пользователя.

ELimit – переменная типа ELimits, из которой мы будем удалять точку. Xpoints – массив точек X. YminPoints – массив минимальных значений лимита Ymin. YmaxPoints – массив максимальных значений лимита Ymax. pointIndex – индекс точки, которая будет удалена из массива данных лимита.

Создадим интерфейс пользователя. Нажмем правой кнопкой по заголовку программы и выберем пункт меню «Добавить новый элемент».

Выберем элемент «Панель управления» и введем имя элемента. Нажмем кнопку «Создать»

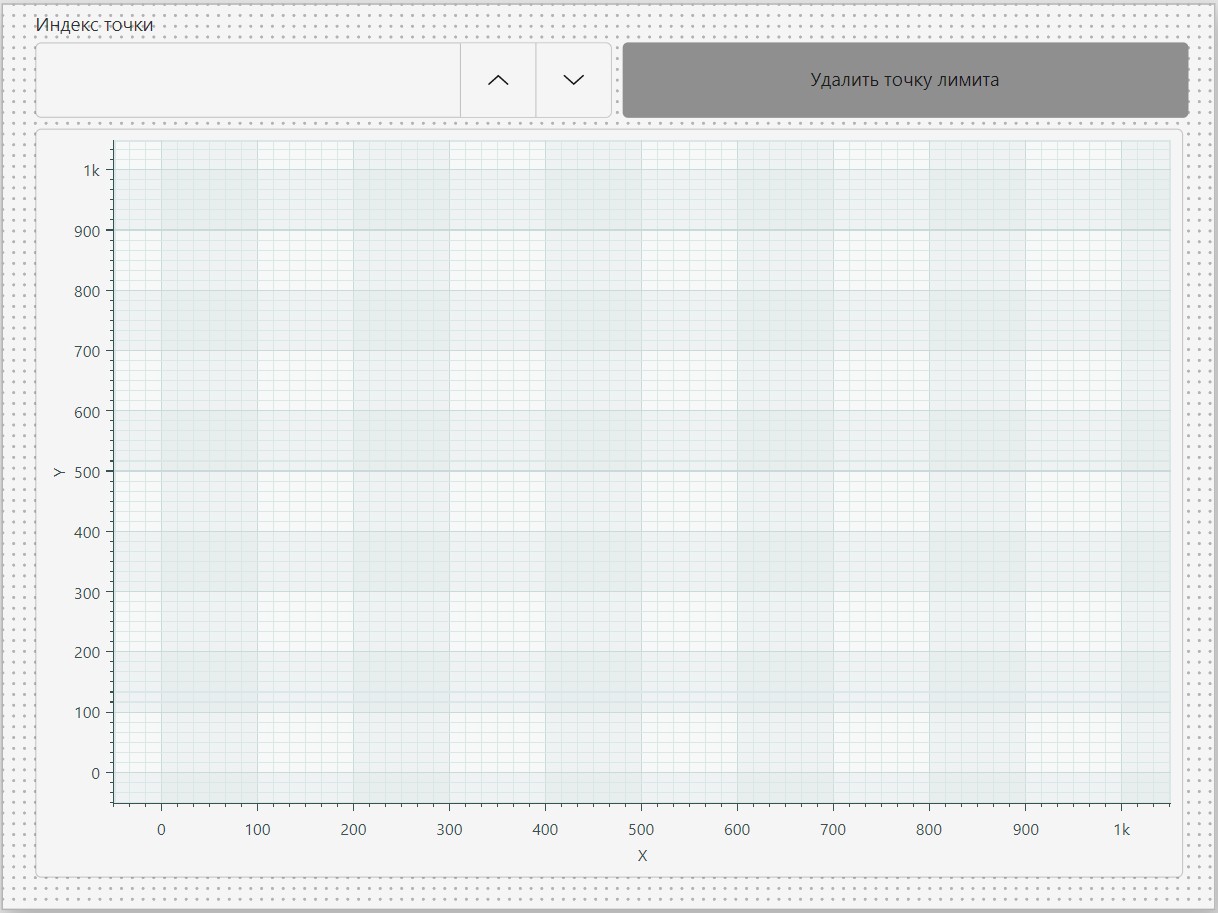

Добавим на панель управления следующие элементы: Интерактивные элементы -> Кнопка; Визуализация данных -> Декартова диаграмма. Ввод данных -> Числовой ввод;

Последовательно выберем каждый из добавленных элементов, в свойствах элементов введем соответствующие имена и выполним привязку значения к переменным следующим образом: Индекс точки: значение -> переменная pointIndex; Пример привязки элемента панели управления «Индекс точки» к переменной pointIndex показан на следующем рисунке.

Включим событие «Click» и введем имя в свойствах кнопки.

Нажмем правой кнопкой мыши по графику и выберем пункт меню «Настройка». Выполним настройку графика, как показано на следующем рисунке.

Перейдем на холст выполняемой программы. Действия программы будут происходить по нажатию пользователем на кнопку «Удалить точку лимита». Для этого запуск программы должен начинаться с отображения дашборда. Добавим блок «ShowDashboard» и выберем созданную панель управления в меню настройки:

Блок обработки события свяжем с программным алгоритмом, обеспечивающим соответствующие манипуляции с переменной ELimit. Добавим на холст блок ELimits.RemovePoint. В качестве входной переменной ELimits в блоке ELimits.RemovePoint укажем переменную «ELimit».

В блоке Handler выберем созданное событие нажатия кнопки.

После блока обработки событий добавим два блока вывода лимита на график до удаления точки. ELimits.GetPoints и UpdateChart. Блок ELimits.GetPoints передает точки указанного лимита в три массива. Можно передать как все точки, так и указать начальный индекс, а также количество точек, которые необходимо передать в массив. В нашем случае данные передаются в массивы Xpoints, YminPoints и YmaxPoints, которые также являются источником значений X, Ymin и Ymax графика на панели управления.

После передачи данных из лимита в массив следует вызвать блок UpdateChart, который обеспечит отображение новых данных на графике пользовательского интерфейса. В свойствах выберем панель управления и график, который следует обновить.

Далее добавим блок задержки Delay и установим задержку после вывода лимита на график равной 2000 миллисекунд.

Следующим блоком идёт ELimits.RemovePoint. Тут мы удалим точку лимита из объекта типа ELimits по заданному индексу pointIndex.

Снова обновим данные на графике, как было показано выше, чтобы увидеть результат удаления точки лимита на графике.

Нажмем правой кнопкой мыши по переменной ELimit и выберем пункт меню «Редактировать начальное значение», как показано на следующем рисунке, чтобы внести данные, которые будут храниться в лимите при запуске программы.

Введем значения лимита, представленные на следующем рисунке.

Посмотрим, как работает пример. Удалим точку с индексом 2.

Меню контекста позволяет просмотреть данные, которые содержит переменная Elimit после удаления точки, как показано на следующем рисунке.
